5.3.9. Выключающий клапан системы уменьшения токсичности

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите провод массы с аккумулятора.

2. Отсоедините электрический разъем от клапана.

3. Промаркируйте и отсоедините от клапана вакуумные шланги.

4. Отвинтите два болта и снимите с кронштейна выключающий клапан системы уменьшения токсичности.

Установка

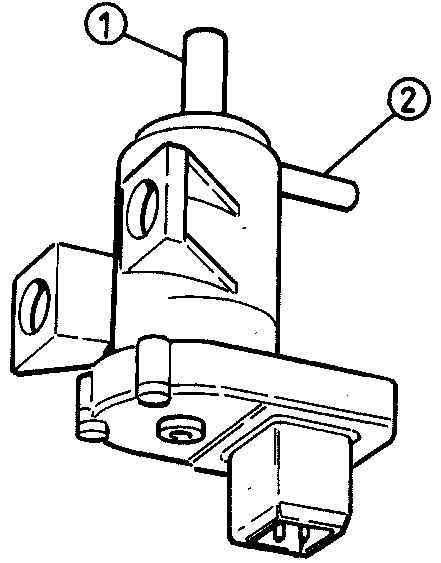

Выключающий клапан системы уменьшения токсичности

1 – соединение к вакуумному шлангу вакуумного усилителя тормозов;

2 – соединение к клапану отсечки

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установка производится в последовательности, обратной снятию.

2. Проверьте правильность и надежность подсоединения вакуумных шлангов (см. рисунок).
