6.13. Щетки генератора

ГЕНЕРАТОР DELCO-REMY (КРОМЕ МАЛОГАБАРИТНОГО)

Снятие

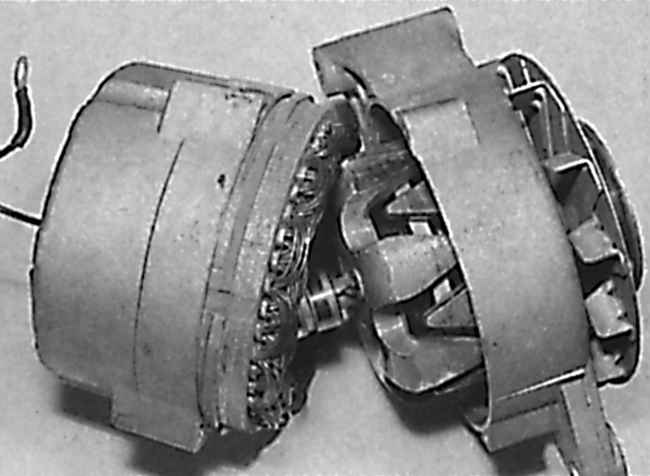

Снятие передней крышки генератора DELCO-REMY

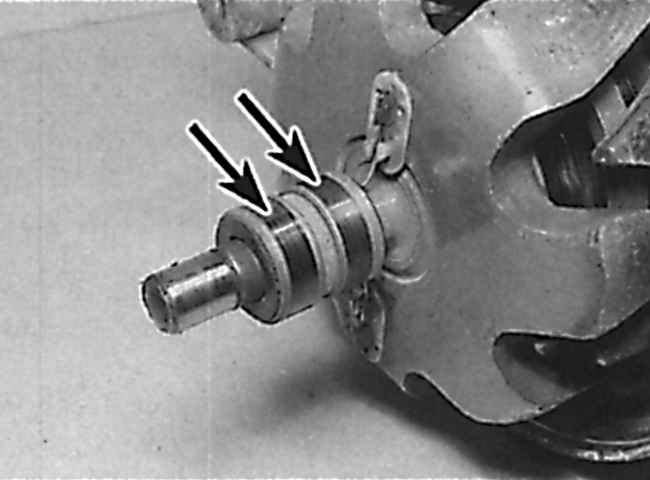

Расположение контактных колец ротора на генераторе DELCO-REMY

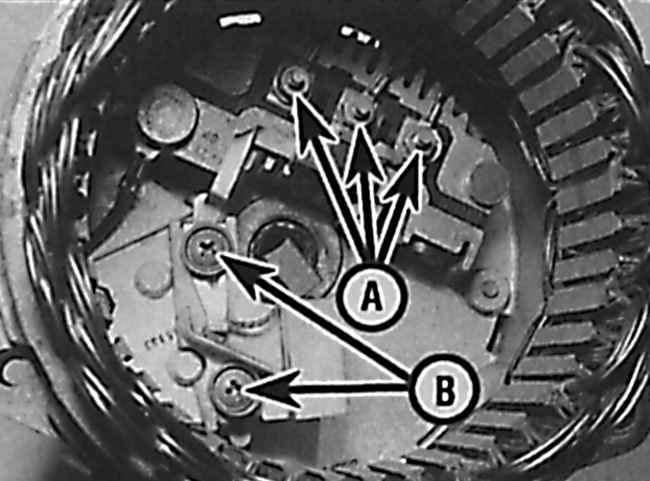

Генератор DELCO-REMY

А – гайки крепления проводов обмотки статора;
В – винты крепления щеткодержателя /регулятора напряжения

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите генератор.

2. Используя чертилку, отметьте взаимное положение передней и задней крышек генератора.

3. Отвинтите три стяжных болта и снимите переднюю крышку и ротор с задней крышки (см. рис. Снятие передней крышки генератора DELCO-REMY).

4. Проверьте состояние контактных колец генератора и, при необходимости, зачистите их мелкой наждачной бумагой (см. рис. Расположение контактных колец ротора на генераторе DELCO-REMY).

5. Отвинтите три гайки, крепящие провода обмотки статора к блоку выпрямителя, и снимите статор (см. рис. Генератор DELCO-REMY).

6. Отвинтите винт и снимите блок выпрямителей.

7. Отвинтите два винта и снимите с задней крышки щеткодержатель/регулятор напряжения. Отметьте расположение изолирующих шайб под головками винтов.

8. Проверьте плавность перемещения щеток в направляющих и измерьте дину щеток.

9. Для замены щеток отпаяйте контакты старых щеток от щеткодержателя и на их место припаяйте новые.

10. Проверьте плавность перемещения щеток в направляющих.

Установка

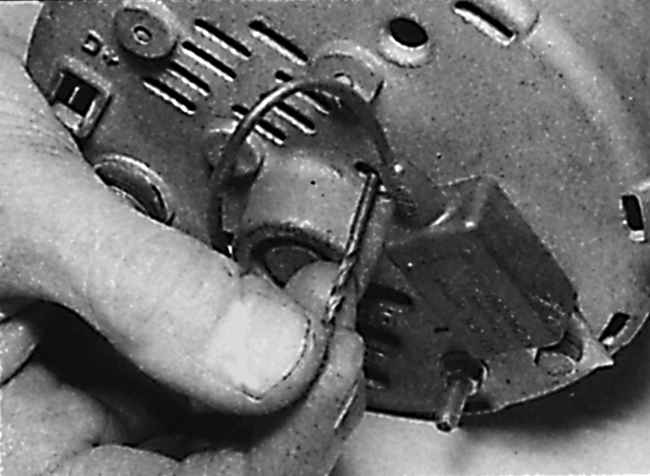

Извлечение сверла для освобождения щеток генератора DELCO-REMY

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Перед установкой щеткодержателей зафиксируйте щетки в отжатом положении, используя стальную проволоку или сверло.

2. Установите щеткодержатели таким образом, чтобы проволока или сверло выступали наружу через отверстие в задней крышке генератора. Закрепите щеткодержатель винтами.

3. Установите выпрямительный блок и обмотку статора в заднюю крышку и закрепите гайками и винтом.

4. Установите ротор в заднюю крышку генератора, затем, в соответствии с ранее нанесенными метками установите переднюю крышку. Ввинтите три стяжных болта.

5. Извлеките проволоку или сверло из отверстия в задней крышке, при этом щетки опустятся на контактные кольца ротора (см. рис. Извлечение сверла для освобождения щеток генератора DELCO-REMY).

6. Установите генератор.
