6.26. Электронные модули

МОДУЛЬ HEI (МОДЕЛИ 14 NV)

Снятие

Модуль установлен на металлической пластине с левой стороны моторного отсека под катушкой зажигания.

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите катушку зажигания.
2. Отвинтите два винта и снимите модуль с металлической пластины.
3. Перед установкой модуля нанесите тонкий слой теплопроводной пасты на сопрягаемую поверхность металлической пластины. При установке нового модуля в комплекте модуля должна быть теплопровод ная паста.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Установка производится в последовательности, обратной снятию.

МОДУЛЬ MSTS-i (МОДЕЛИ 1,6 И 1,8 Л)

Снятие

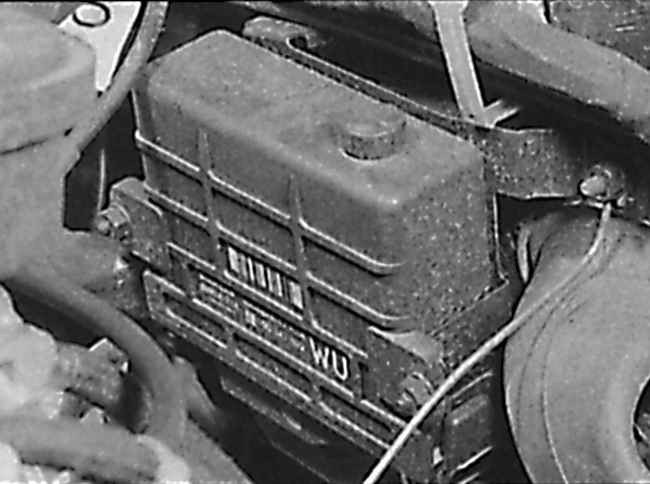

Расположение модуля MSTS-i на модели 1,6 л

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Модуль установлен на перегородке моторного отсека над рулевой передачей (см. рис. Расположение модуля MSTS-i на модели 1,6 л).
2. Снимите провод массы с аккумулятора.
3. Для улучшения доступа снимите воздушную камеру с карбюратора.
4. Отсоедините электрический разъем от модуля.
5. Отвинтите две гайки и снимите модуль с перегородки моторного отсека.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Установка производится в последовательности, обратной снятию.

МОДУЛЬ MOTRONIC

Снятие

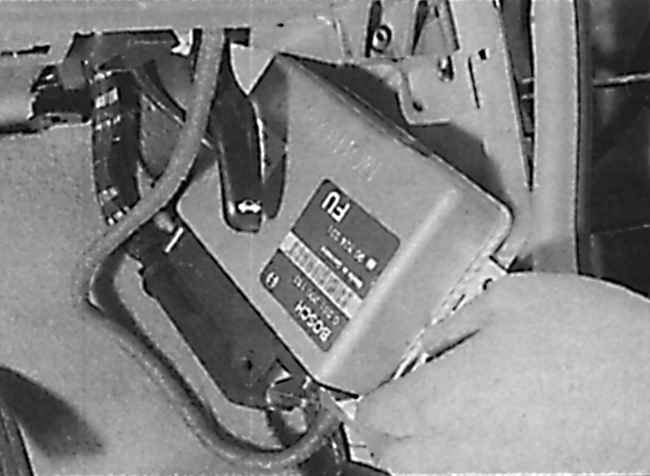

Снятие модуля Motronic на модели 2,0 л

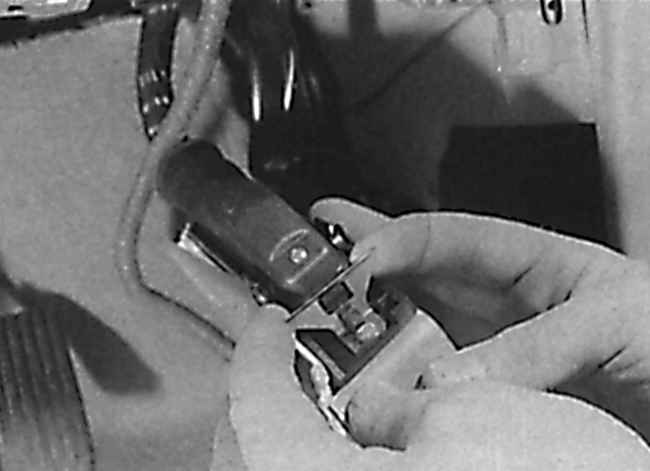

Отсоединение электрического разъема от модуля Motronic на модели 2,0

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Модуль расположен за боковой панелью отделки в углублении для ног водителя.
2. Снимите провод массы с аккумулятора.
3. Снимите боковую панель отделки углубления для ног водителя.
4. Отвинтите два винта сверху и один винт снизу, крепящие модуль и опустите модуль вниз (см. рис.Снятие модуля Motronic на модели 2,0 л).
5. Освободите фиксирующую скобу и отсоедините от модуля электрический разъем (см. рис. Отсоединение электрического разъема от модуля Motronic на модели 2,0).
6. Извлеките модуль из салона автомобиля.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Установка производится в последовательности, обратной снятию.
