8.4. Промежуточный валСнятие
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Снимите правый приводной вал. |
| 2. Отвинтите болты крепления опорного подшипника
промежуточного вала к блоку цилиндров. |
| 3. Извлеките промежуточный вал из коробки передач
и вместо извлеченного приводного вала вставьте в коробку передач пластмассовую
или деревянную заглушку. |
|
Ремонт
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Проверьте плавность и равномерность вращения
подшипника промежуточного вала. При наличии дефектов замените подшипник.
|
| 2. Отвинтите два болта, крепящие фланец к кронштейну
подшипника и снимите кронштейн. |
| 3. Снимите стопорное кольцо с наружной стороны
промежуточного вала, затем уплотнительное кольцо и большое стопорное
кольцо, крепящее подшипник. |
| 4. Используя съемник, снимите узел подшипника
с промежуточного вала. |
| 5. Установите опору подшипника на деревянные
бруски и выдавите из нее подшипник. |
| 6. Нагрейте подшипник и, используя молоток и
трубчатую оправку, диаметр которой равен диаметру внутреннего кольца
подшипника, установите подшипник на промежуточный вал до буртика.
С противоположной стороны приводного вала установите опору подшипника
на наружное кольцо подшипника и зафиксируйте стопорным кольцом. Установите
новое уплотнитель ное кольцо и новое стопорное кольцо вала. |
| 7. Установите кронштейн на подшипник промежуточного
вала. Затягивание болтов крепления опоры подшипника производите после
установки промежуточного вала в дифференциал и крепления кронштейна
подшипника к блоку цилиндров. На резьбу болтов нанесите тонкий слой
средства Р/N 90167347, препятствующего отвинчиванию болтов и ввинтите
и затяните требуемым моментом болты крепления опоры подшипника. |
|
Установка

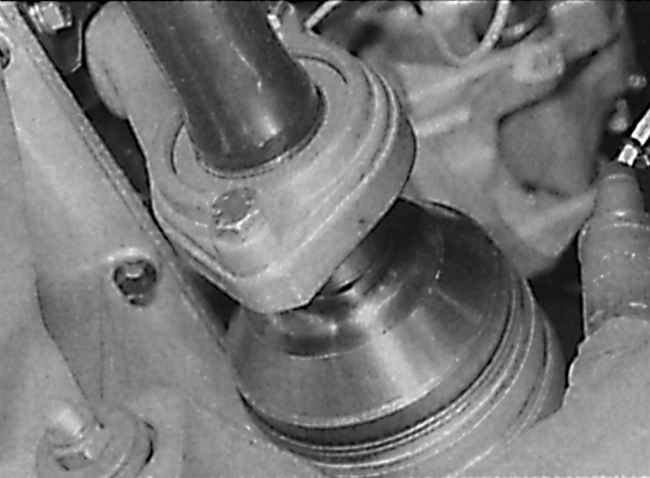

Крепление опорного подшипника промежуточного вала к задней части блока цилиндров
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Установка производится в последовательности,
обратной снятию с учетом следующих моментов (см. рисунок):
— нанесите тонкий слой смазки на шлицы промежуточного вала для
того, чтобы не повредить рабочие кромки уплотнительного кольца дифференциала;
— установите кронштейн подшипника промежуточного вала на блок цилиндров
и закрепите болтами, затянув их требуемым моментом;
— если подшипник снимался с промежуточного вала, установите опору
подшипника на кронштейн и закрепите двумя болтами;
— установите правый приводной вал.
|
|
|
