9.22. Гидравлический модулятор ABS

Снятие

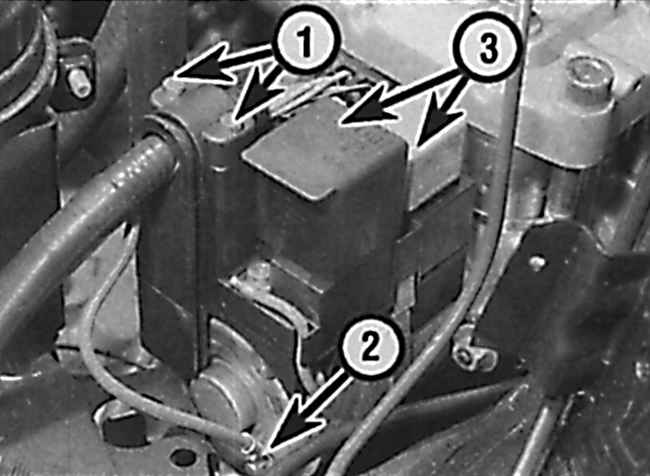

Гидравлический модулятор ABS со снятой крышкой
1 – винты крепления зажима жгута проводов;
2 – шина заземления;
3 – реле

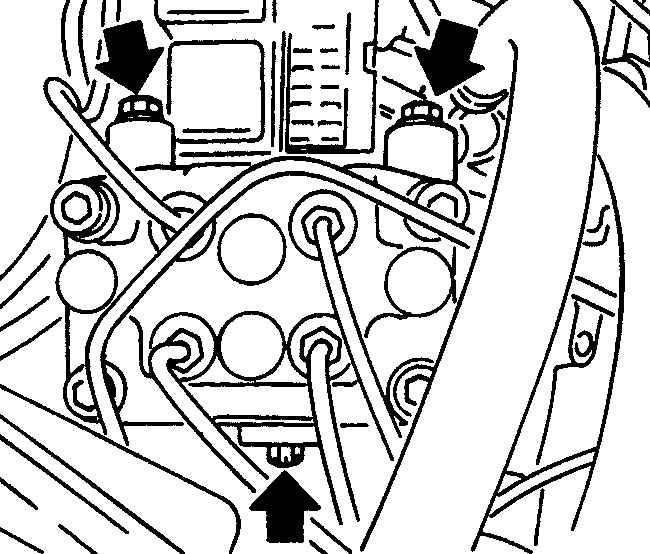

Расположение винтов крепления гидравлического модулятора ABS

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите провод массы с аккумулятора.
2. Для уменьшения потерь тормозной жидкости снимите крышку с пополнительного бачка тормозной системы, закройте горловину бачка полиэтиленом и вновь навинтите крышку. Это необходимо для того, чтобы крышка герметично закрывала пополнительный бачок.
3. Отвинтите винт и снимите пластиковую крышку с гидравлического модулятора.
4. Отвинтите два винта и снимите с модулятора зажим жгута проводов (см. рис. Гидравлический модулятор ABS со снятой крышкой).
5. Отсоедините электрический разъем от модулятора.
6. Отвинтите соединительные гайки и отсоедините тормозные трубки от модулятора. Закройте концы трубок подходящими пробками и переместите их в сторону от модулятора, при этом не деформируйте их.
7. Отвинтите три гайки крепления модулятора (см. рис. Расположение винтов крепления гидравлического модулятора ABS), затем приподнимите и наклоните модулятор для того, чтобы можно было отвинтить гайку, крепящую шину заземления.
8. Отвинтите гайку, крепящую шину заземления, затем извлеките гидравлический модулятор из моторного отсека, при этом не пролейте тормозную жидкость на лакокрасочное покрытие автомобиля.
9. Если производится замена модулятора, снимите со старого модулятора два реле и установите их на новый модулятор.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Перед установкой проверьте, что болты, крепящие кронштейн модулятора к панели кузова надежно затянуты и резиновые подушки модулятора находятся в хорошем состоянии.
2. Установка производится в последовательности, обратной снятию с учетом следующих моментов.
3. Перед установкой модулятора закрепите шину заземления.
4. Снимите полиэтилен с заливной горловины пополнительного бачка тормозной системы и прокачайте всю гидравлическую тормозную систему.
5. Проверьте, что контрольная лампа ABS гаснет после запуска двигателя.
