9.23. Датчики ABS, установленные на колесах

ДАТЧИК ПЕРЕДНЕГО КОЛЕСА

Снятие

Расположение электрических разъемов датчиков переднего колеса на модели с двигателем DOHC
1 – электрический разъем датчика ABS;
2 – электрический разъем датчика износа тормозных колодок

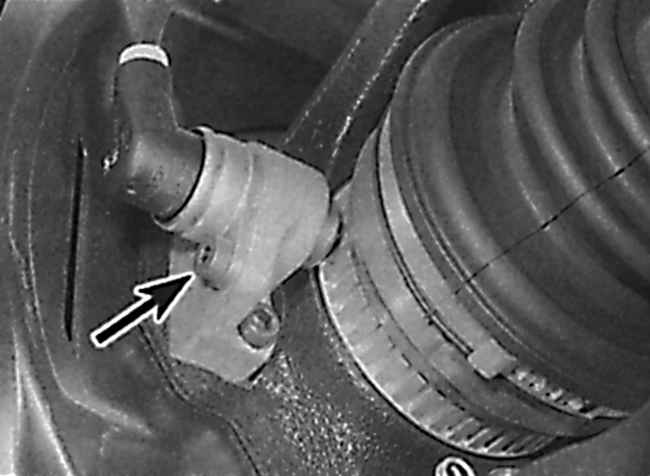

Расположение болта крепления датчика ABS к кронштейну

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите провод массы с аккумулятора.
2. При наличии снимите колпаки передних колес, затем ослабьте болты крепления колес. Затяните ручной тормоз, затем поднимите переднюю часть автомобиля и зафиксируйте на подставках. Снимите колесо.
3. Извлеките электрический разъем датчика из скобы крепления под аркой колеса, затем, используя отвертку, разъедините разъем (см. рис. Расположение электрических разъемов датчиков переднего колеса на модели с двигателем DOHC).
4. Отвинтите болт, крепящий датчик ABS к кронштейну, и снимите датчик с кронштейна (см. рис. Расположение болта крепления датчика ABS к кронштейну). Снимите уплотнитель ное кольцо.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Проверьте состояние уплотнительного кольца и, при необходимости замените его.
2. Установка производится в последовательности, обратной снятию с учетом следующих моментов.
3. Перед установкой датчика на кронштейн смажьте корпус датчика тонким слоем смазки.
4. Проверьте, что контрольная лампа ABS гаснет сразу же после запуска двигателя.

ДАТЧИК ЗАДНЕГО КОЛЕСА

Снятие

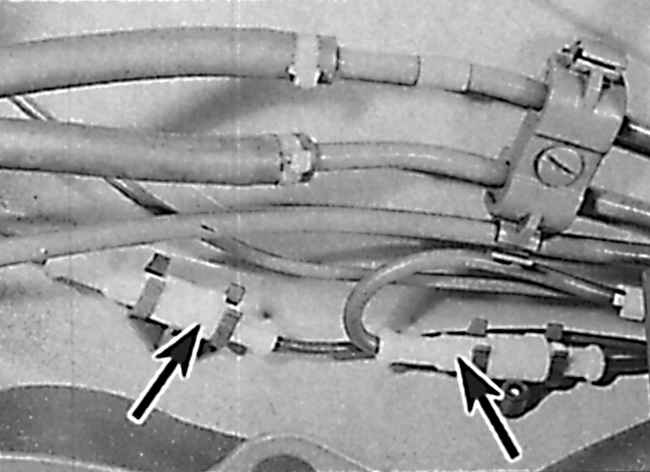

Расположение электрических разъемов датчиков ABS задних колес на днище кузова на моделях с двигателями DOHC

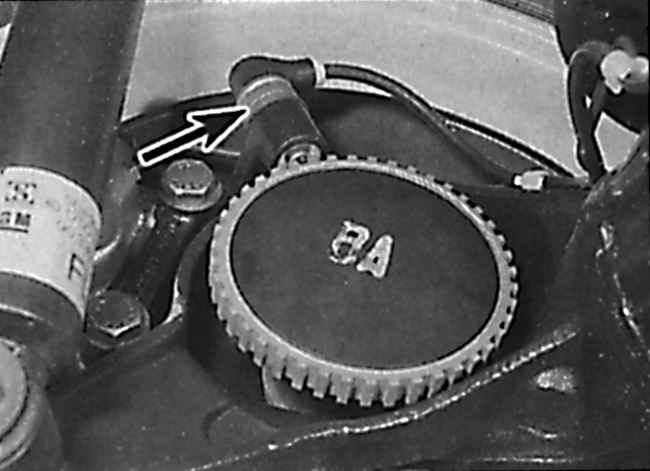

Расположение датчика ABS заднего колеса на моделях с двигателями DOHC

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите провод массы с аккумулятора.
2. При наличии снимите колпак заднего колеса, затем ослабьте болты крепления колеса. Поднимите заднюю часть автомобиля и зафиксируйте на подставках. Снимите заднее колесо.
3. Извлеките электрический разъем датчика из скобы крепления на задней части днища автомобиля, затем разъедините электрический разъем (см. рис. Расположение электрических разъемов датчиков ABS задних колес на днище кузова на моделях с двигателями DOHC).
4. Отметьте расположение электропроводки датчика и извлеките ее из скоб крепления.
5. Отвинтите болт, крепящий датчик ABS к продольному рычагу задней подвески или кронштейну, и снимите датчик (см. рис. Расположение датчика ABS заднего колеса на моделях с двигателями DOHC). Снимите уплотнительное кольцо.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Проверьте состояние уплотнительного кольца и, при необходимости замените его.
2. Установка производится в последовательности, обратной снятию с учетом следующих моментов.
3. Перед установкой датчика на кронштейн смажьте корпус датчика тонким слоем смазки.
4. Проверьте, что контрольная лампа ABS гаснет сразу же после запуска двигателя.
