9.24. Блок управления ABSСИСТЕМА ABS-2E
Снятие

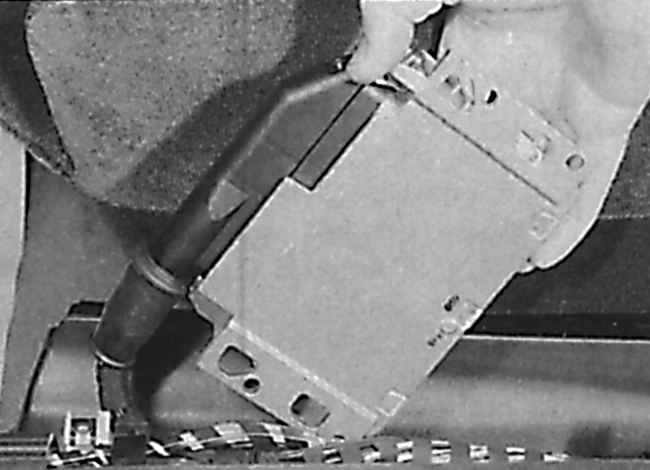

Извлечение блока управления ABS

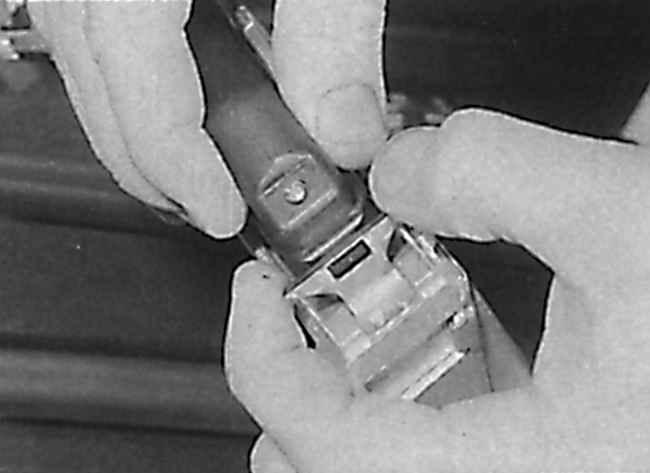

Отсоединение электрического разъема от блока управления на системе ABS-2Е
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Снимите провод массы с аккумулятора. |
| 2. Блок управления расположен под крышкой в
пороге со стороны пассажира с правой стороны от сиденья. |
| 3. Отвинтите три винта и снимите крышку с блока
управления. Имейте в виду, что два винта закрыты пластиковыми заглушками. |
| 4. Извлеките блок управления из проема, затем
освободите фиксаторы и отсоедините от блока электрический разъем.
Извлеките блок управления из автомобиля (см. рис. Извлечение
блока управления ABS, Отсоединение
электрического разъема от блока управления на системе ABS-2Е).
|
|
Установка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Установка производится в последовательности,
обратной снятию. |
| 2. Проверьте, что контрольная лампа ABS гаснет
после запуска двигателя. |
|
СИСТЕМА ABS-2EH
Снятие

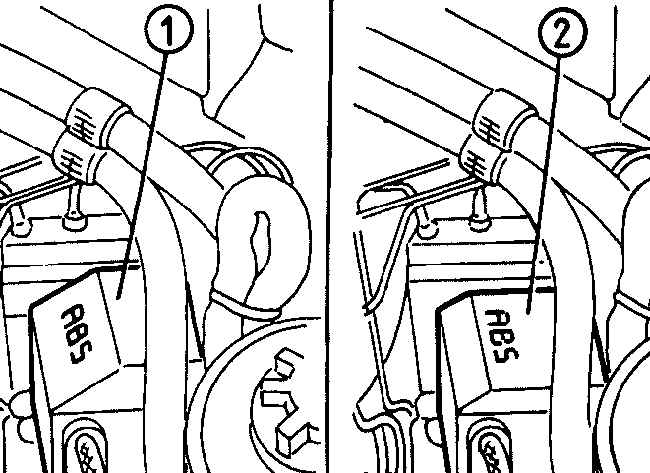

Расположение блока управления системы ABS-2ЕН
|
|
1 – блок с высокой крышкой;
2 – блок с низкой крышкой |
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Снимите провод массы с аккумулятора. |
| 2. Снимите крышку с гидравлического модулятора. |
| 3. Отсоедините электрические разъемы электромагнитного
блока и жгута проводов. |
| 4. Снятие реле можно производить только с блоков
управления с высокими крышками (см. рис.
Расположение блока управления системы ABS-2ЕН). Снимите реле электромагнитного
блока и двигателя насоса. Если неисправен блок управления с низкой
крышкой, замените блок вместе с реле. |
| 5. Отвинтите болты и снимите блок управления. |
|
Установка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Установка производится в последовательности,
обратной снятию. |
|
|
