9.26. Клапаны регулировки давления


Предупреждение

Замену клапанов регулировки давления необходимо производить одновременно, при этом оба клапана должны быть одинаковыми (маркировка клапана нанесена на корпусе клапана).


КЛАПАНЫ, УСТАНОВЛЕННЫЕ НА ГЛАВНОМ ТОРМОЗНОМ ЦИЛИНДРЕ

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Для уменьшения потерь тормозной жидкости снимите крышку с пополнительного бачка тормозной системы, закройте горловину бачка полиэтиленом и вновь навинтите крышку. Это необходимо для того, чтобы крышка герметично закрывала пополнительный бачок.
2. Установите соответствующий контейнер под главный тормозной цилиндр, чтобы при отвинчивании клапанов собрать вытекшую тормозную жидкость.
3. Промаркируйте тормозные трубки, затем отвинтите соединительные гайки и отсоедините тормозные трубки от клапанов регулировки давления. Закройте концы трубок подходящими пробками.
4. Вывинтите клапаны регулировки давления из главного тормозного цилиндра и закройте отверстия в главном тормозном цилиндре подходящими пробками.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Установка производится в последовательности, обратной снятию.
2. Снимите полиэтилен с заливной горловины пополнительного бачка и прокачайте гидравлическую тормозную систему.

КЛАПАНЫ, УСТАНОВЛЕННЫЕ В ЗАДНЕЙ ЧАСТИ ДНИЩА АВТОМОБИЛЯ

Снятие

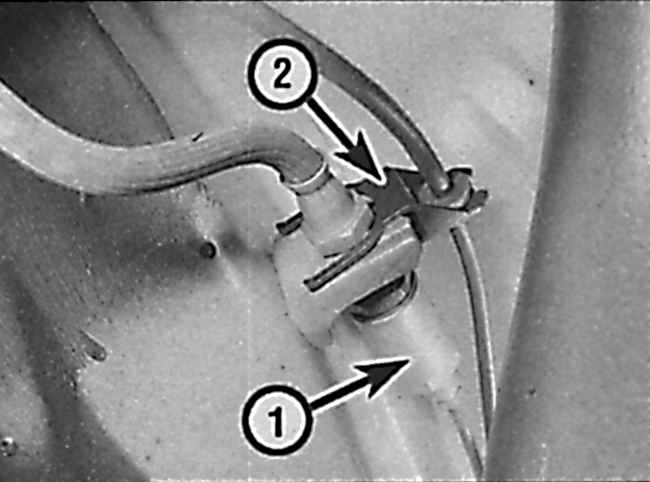

Расположение клапана регулировки давления в задней части днища автомобиля на моделях с двигателями DOHC
1 – клапан регулировки давления;
2 – скоба крепления клапана

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Для уменьшения потерь тормозной жидкости снимите крышку с пополнительного бачка тормозной системы, закройте горловину бачка полиэтиленом и вновь навинтите крышку. Это необходимо для того, чтобы крышка герметично закрывала пополнительный бачок.
2. Поднимите заднюю часть автомобиля и зафиксируйте на подставках.
3. Под задней частью автомобиля отвинтите соединительную гайку и отсоедините тормозную трубку от клапана регулировки давления. Закройте конец тормозной трубки подходящей пробкой.
4. Аналогичным образом отсоедините от клапана гибкий тормозной шланг.
5. Извлеките скобу, крепящую клапан регулировки давления к кронштейну, и снимите клапан регулировки давления. На некоторых моделях на скобе, крепящей клапан регулировки давления закреплен провод датчика ABS (см. рисунок).
6. Аналогичным образом снимите второй клапан регулировки давления.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Установка производится в последовательности, обратной снятию.
2. Снимите полиэтилен с заливной горловины пополнительного бачка и прокачайте гидравлическую тормозную систему.
