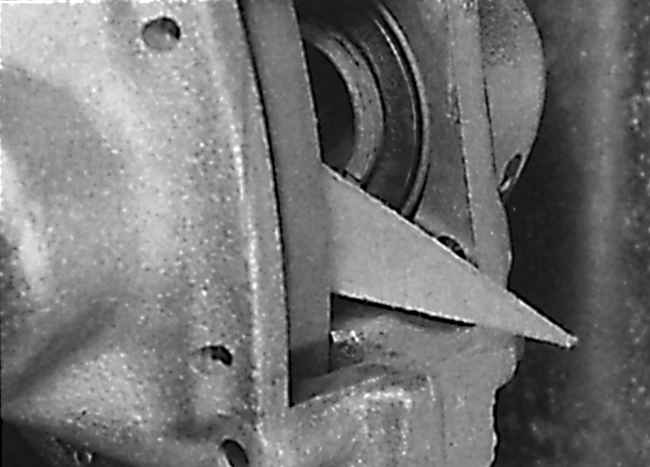

9.6. Замена задних тормозных колодок на дисковых тормозахИспользование шаблона для проверки расположения выемок в поршне
Проверка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. При наличии снимите колпаки колес, затем
ослабьте болты крепления задних колес. Поднимите заднюю часть автомобиля
и зафиксируйте на подставках. Снимите задние колеса. |
| 2. Проверьте состояние и толщину накладок тормозных
колодок задних колес. Даже если границы износа достигла только одна
тормозная колодка, замените задние тормозные колодки в комплекте. |
|
Снятие

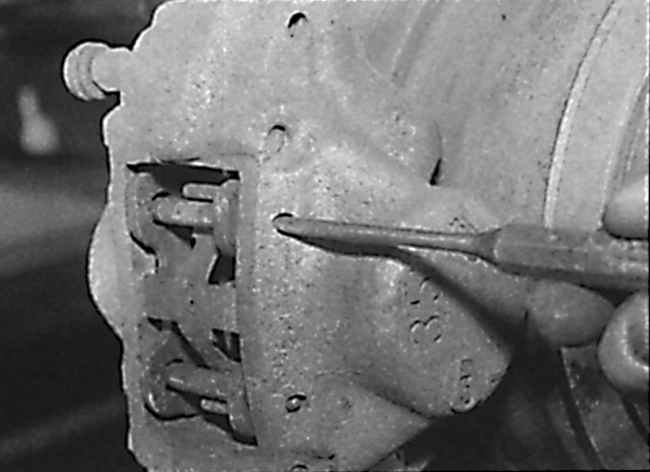

Выдавливание штифтов крепления задних тормозных колодок
Снятие пружины, поддерживающей тормозные колодки
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Отметьте расположение пружины, поддерживающей
тормозные колодки, затем, используя стальной стержень или отвертку,
с наружной стороны выдавите нижний и верхний пальцы крепления тормозных
колодок (см. рис. Выдавливание штифтов крепления задних тормозных
колодок). |
| 2. Снимите пружину, поддерживающую тормозные
колодки (см. рис. Снятие пружины, поддерживающей тормозные колодки). |
| 3. Отведите тормозные колодки от тормозного
диска, затем плоскогубцами извлеките внешнюю тормозную колодку и прокладку,
установленную между тормозной колодкой и держателем суппорта. |
| 4. Извлеките внутреннюю тормозную колодку и
прокладку. |
|
Установка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Очистите пыль и грязь с суппорта, и ржавчину
с края тормозного диска. Если колодки пригодны к дальнейшей эксплуатации,
очистите их, используя проволочную щетку и ветошь. |
| 2. Если будут устанавливаться новые тормозные
колодки, вдавите поршень в суппорт деревянным стержнем или ручкой
молотка. При этом следите, чтобы поршень не перекосился и поверхности
поршня и пыльника не были повреждены. При вдвигании поршня тормозная
жидкость вытесняется из тормозного цилиндра в расширительный бачок,
поэтому постоянно наблюдайте за уровнем жидкости в бачке, а при необходимости
откачайте из бачка ее небольшое количество. |
| 3. Проверьте, что выемки в поршне расположены
под углом 23° к горизонтальной линии. При необходимости поверните
поршень в требуемое положение. |
| 4. Нанесите тонкий слой смазки для тормозной
системы на верхний и нижний торцы металлического основания тормозных
колодок. |
| 5. Установите тормозные колодки в суппорт.
Проверьте, что колодки свободно перемещаются в суппорте. |
| 6. Установите пружину, поддерживающую тормозные
колодки, затем с внутренней стороны вставьте пальцы крепления тормозных
колодок. При этом одновременно нажимайте пружину, поддерживающую тормозные
колодки. |
| 7. Аналогичным образом замените тормозные колодки
на втором колесе. |
| 8. Установите колеса и опустите автомобиль на
землю. Затяните болты крепления колеса требуемым моментом. |
| 9. Несколько раз нажмите педаль тормоза, чтобы
тормозные колодки прижались к тормозному диску. |
| 10. Проверьте уровень тормозной жидкости в бачке. |
| 11. После установки новых тормозных колодок
избегайте резкого торможения в течение первых 160 км пробега автомобиля. |
|
|
