9.8. Замена тормозных колодок ручного тормоза на задних дисковых тормозахНа моделях с задними тормозными дисками ручной тормоз работает независимо от
гидравлической тормозной системы. При этом используются тормозные колодки барабанного
типа, а в качестве тормозного барабана используется внутренняя часть тормозного
диска.
Проверка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Для проверки состояния колодок ручного тормоза
на моделях с двигателями SOHC необходимо снять ступицу / тормозной
диск. |
| 2. Для проверки состояния тормозных колодок
ручного тормоза на моделях с двигателями DOHC необходимо снять тормозной
диск. |
| 3. После снятия ступицы / тормозного диска
или тормозного диска проверьте состояние накладок тормозных колодок.
Даже если границы износа достигла только одна колодка, замените все
колодки ручного тормоза в комплекте. |
|
МОДЕЛИ С ДВИГАТЕЛЕМ SOHC
Снятие
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Соблюдая осторожность и меры безопасности,
очистите все следы тормозной пыли с тормозного барабана, тормозного
щита и колодок. |
| 2. Отсоедините трос ручного тормоза и возвратную
пружину от рычага управления ручного тормоза на тормозном щите. При
необходимости регулятором ослабьте трос ручного тормоза. |
| 3. Используя плоскогубцы, снимите тарелку пружины
фиксации тормозной колодки, нажимая тарелку и поворачивая ее на 90°°.
Снимите пружину и извлеките штифт фиксатора. |
| 4. Снимите в сборе тормозные колодки, регулятор,
рычаг управления ручного тормоза и возвратные пружины. |
| 5. Отметьте расположение и ориентацию всех
элементов ручного тормоза, затем отсоедините от тормозных колодок
верхнюю и нижнюю возвратные пружины и снимите рычаг управления ручного
тормоза и регулятор. |
|
Установка

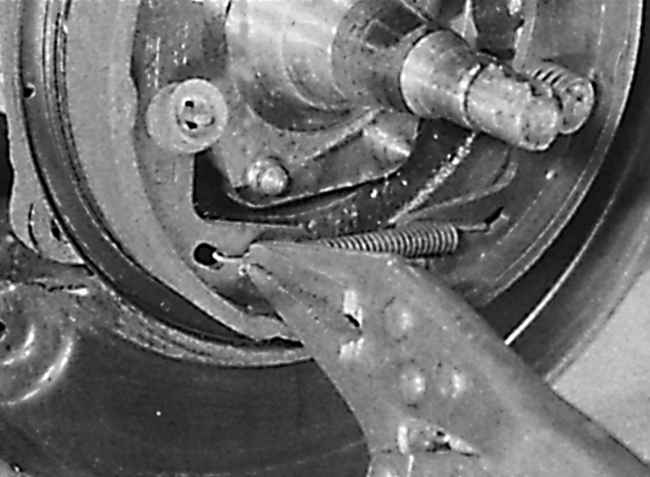

Установка нижней возвратной пружины на тормозные колодки на моделях с двигателем
SOHC
Правильное расположение элементов ручного тормоза на моделях с двигателем
SOHC
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Нанесите тонкий слой высокотемпературной
смазки на резьбу регулятора, затем уменьшите длину регулятора до минимально
возможной. Также нанесите тонкий слой высокотемпературной смазки на
места контакта тормозных колодок с тормозным щитом. |
| 2. Установите переднюю тормозную колодку и
закрепите пружиной и тарелкой пружины. |
| 3. Установите рычаг управления ручного тормоза. |
| 4. Установите заднюю тормозную колодку и закрепите
пружиной и тарелкой пружины. |
| 5. Установите на тормозные колодки верхнюю
возвратную пружину. |
| 6. Установите регулятор между нижними концами
тормозных колодок, затем установите на колодки нижнюю возвратную пружину
(см. рис. Установка нижней возвратной пружины на тормозные колодки
на моделях с двигателем SOHC, Правильное расположение элементов
ручного тормоза на моделях с двигателем SOHC). |
| 7. Установите трос ручного тормоза на рычаг
и затем установите возвратную пружину. |
| 8. Установите ступицу / тормозной диск и отрегулируйте
люфт подшипника. |
| 9. Аналогичным образом замените колодки ручного
тормоза на втором колесе. |
| 10. Проверьте регулировку троса ручного тормоза. |
| 11. Установите колеса и опустите автомобиль.
Затяните болты крепления колеса требуемым моментом. |
|
МОДЕЛИ С ДВИГАТЕЛЕМ DOHC
Снятие
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Соблюдая осторожность и меры безопасности,
очистите все следы тормозной пыли с тормозного барабана, тормозного
щита и колодок. |
| 2. Отсоедините трос ручного тормоза и возвратную
пружину от рычага управления ручного тормоза на тормозном щите. При
необходимости регулятором ослабьте трос ручного тормоза. |
| 3. Снимите вместе с пружинами фиксаторы тормозных
колодок, для чего поверните их отверткой. Отметьте расположение всех
деталей ручного тормоза. Отсоедините от тормозных колодок верхнюю
и нижнюю возвратные пружины и снимите рычаг ручного тормоза и регулятор. |
|
Установка
Расположение регулятора и верхней возвратной пружины на тормозных колодках
ручного тормоза на моделях с двигателями DOHC
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Нанесите тонкий слой высокотемпературной
смазки на резьбу регулятора, затем уменьшите длину регулятора до минимально
возможной. Также нанесите тонкий слой высокотемпературной смазки на
места контакта тормозных колодок с тормозным щитом. |
| 2. Установите переднюю тормозную колодку и
закрепите пружиной и тарелкой пружины. |
| 3. Установите рычаг управления ручного тормоза. |
| 4. Установите заднюю тормозную колодку и закрепите
пружиной и тарелкой пружины. |
| 5. Установите нижнюю возвратную пружину. |
| 6. Установите регулятор между верхними концами
тормозных колодок и верхнюю возвратную пружину (см. рис. Расположение
регулятора и верхней возвратной пружины на тормозных колодках ручного
тормоза на моделях с двигателями DOHC). |
| 7. Установите трос ручного тормоза и возвратную
пружину на рычаг управления ручного тормоза. |
| 8. Установите тормозной диск. |
| 9. Аналогичным образом замените колодки ручного
тормоза на втором колесе. |
| 10. Проверьте регулировку троса ручного тормоза. |
| 11. Установите колеса и опустите автомобиль.
Затяните болты крепления колеса требуемым моментом. |
|
|
