1.2. Паспортные данные автомобиля

Идентификационный номер (VIN) автомобиля, модель двигателя, название завода-изготовителя, год выпуска и информация о сертификации указаны в идентификационной наклейке...
Паспортные данные автомобиля
...расположенной на стойке двери переднего пассажира.

Идентификационная наклейка
1.5. Идентификационная наклейка: 1 – знак соответствия сертификации; 2 – идентификационный номер автомобиля; 3 – код органа, выдавшего сертификат, и номер одобрения транспортного средства; 4 – завод-изготовитель; 5 – максимальная разрешенная масса автомобиля; 6 – максимальная разрешенная масса автомобиля с прицепом; 7 – допустимая нагрузка на переднюю ось автомобиля; 8 – допустимая нагрузка на заднюю ось автомобиля


Идентификационная наклейка исполнения автомобиля
1.6. Идентификационная наклейка исполнения автомобиля: 1 – техническая характеристика автомобиля; 2 – код цвета кузова; 3 – уровень комплектации; 4 – тип автомобиля; 5 – код специальной комплектации; 6 – код обивки салона; 7 – заводской номер; 8 – код цветовой гаммы интерьера


На рис. 1.5 и 1.6 показаны все приведенные в идентификационной наклейке сведения об автомобиле.
Паспортные данные автомобиля
Идентификационный номер автомобиля нанесен клеймением на щите моторного отсека. В зависимости от комплектации номер может быть продублирован и в левой нижней части стекла ветрового окна.
Паспортные данные автомобиля
Расшифровка идентификационного номера, например, X7LLSRAHH5H000000:
X7L – международный код завода-изготовителя;
L – тип кузова (седан);
SR – внутризаводское обозначение модели автомобиля;
A – подушка безопасности водителя (4 – без подушки);
НН – двигатель 1,6 л (GH – двигатель 1,4 л);
5 – код модельного года выпуска автомобиля (табл. 1.2);

ПРИМЕЧАНИЕ
Модельный год – это период, в среднем равный календарному году, в течение которого выпускают автомобили с одинаковыми конструктивными признаками.

Н000000 – серийный номер кузова.
Паспортные данные автомобиля
Модель и номер двигателя выбиты на приливе блока цилиндров в его левой задней части (рядом с датчиком сигнальной лампы аварийного падения давления масла):
K7MF710 – модель двигателя (8-клапанный; 1,6 л, система распределенного впрыска топлива);
UA00000 – номер двигателя.

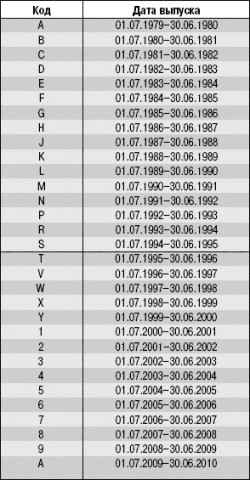

Таблица 1.2 Код модельного года выпуска автомобиля
Паспортные данные автомобиля
