5.1.3. Снятие, установка и регулировка тросика педали газа

 СНЯТИЕ

1. На двигателях E7J, снимите сборку воздушного фильтра как описано в Разделе Снятие и установка - сборка воздушного фильтра и впускные воздуховоды. На всех моделях, где применяется, отверните усиливающий стержень между куполами стоек передней подвески.

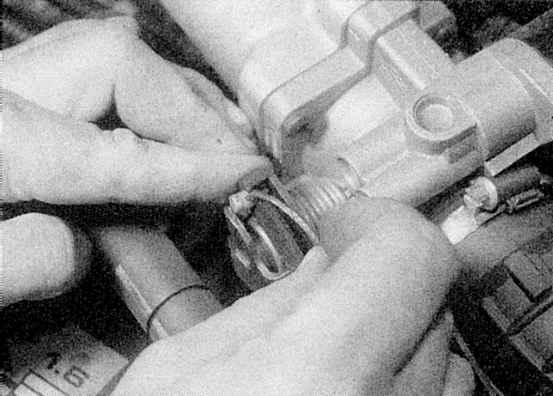

2. На корпусе дросселя, вручную поверните сектор дроссельной заслонки, чтобы ослабить натяжение тросика. Отсоедините тросик от сектора (обратитесь к сопроводительной иллюстрации).

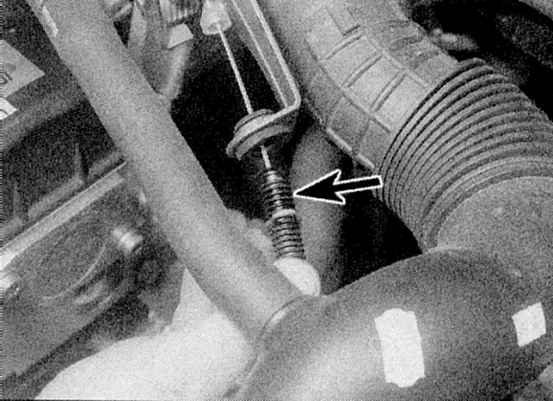

3. Снимите кожух тросика и уплотнительное кольцо с кронштейна (обратитесь к сопроводительной иллюстрации). На моделях с автоматической трансмиссией, отсоедините проводку датчика принудительного обратного переключения передачи от конца кожуха тросика. Если необходимо, снимите пружинную скобу с конца тросика, отмечая ее расположение в канавке.

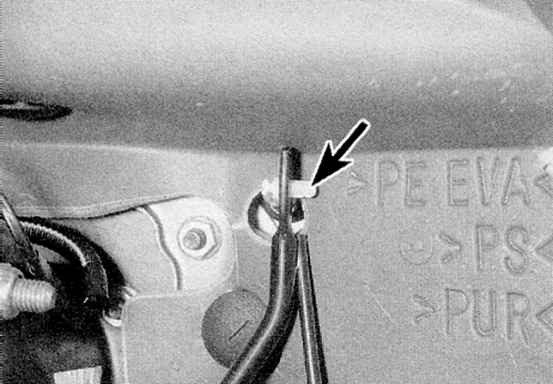

4. Работая внутри автомобиля, снимите нижнюю панель отделки из-под рулевой колонки. Отсоедините тросик от педали газа, сжимая выступы наконечника тросика (обратитесь к сопроводительной иллюстрации).

5. Вернитесь в двигательный отсек, освободите кожух тросика из переборки и извлеките тросик.


 УСТАНОВКА

1. Производите установку в обратной последовательности, при необходимости отрегулируйте тросик следующим образом. Регулировку выполняйте перед установкой усиливающего стержня или сборки воздушного фильтра.


 РЕГУЛИРОВКА

1. Сняв пружинную скобу с кожуха тросика акселератора, проверьте, чтобы сектор дроссельной заслонки касался ограничителя. Осторожно потяните тросик из уплотнительного кольца, убирая весь люфт тросика.

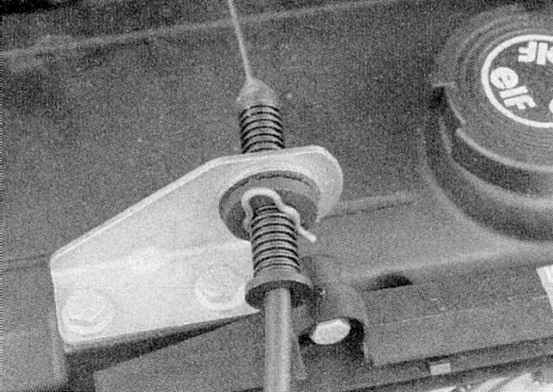

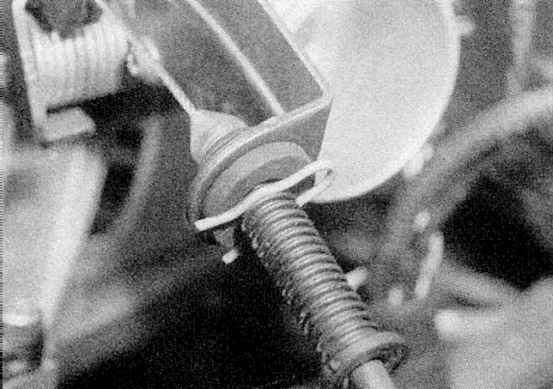

2a. Зафиксировав тросик в этом положении, установите пружинную скобу в ближайшую перед резиновым уплотнительным кольцом и шайбой канавку (обратитесь к иллюстрациям).

2b. После установки скобы и отпускания кожуха тросика должен быть лишь незначительный люфт тросика.

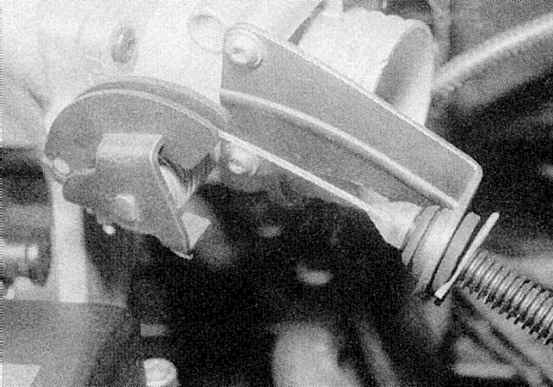

2c. Кронштейн - двигатель К7М

При выключении зажигания приводящий мотор режима холостого хода слегка открывает дроссельную заслонку. Люфт тросика должен быть достаточный для того, чтобы дроссельная заслонка могла закрываться из этого положения, иначе не получите устойчивых оборотов холостого хода.

3. Попросите ассистента нажать педаль газа и проверьте, чтобы сектор дроссельной заслонки полностью и свободно открывался и возвращался к ограничителю.
