1.2.1. Комбинация приборов






Комбинация приборов

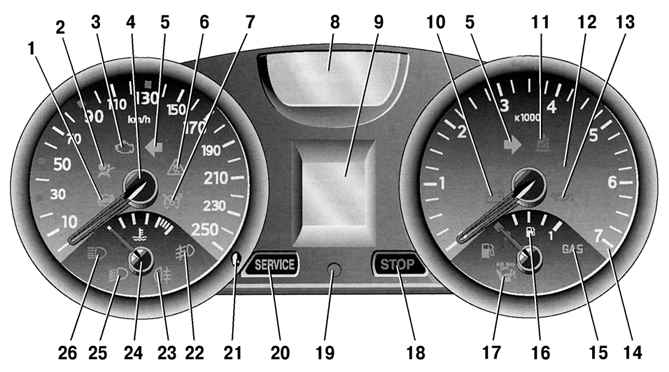

Рис. 1.30. Комбинация приборов: 1 – контрольная лампа неисправности антиблокировочной системы; 2 – контрольная лампа подушки безопасности; 3 – контрольная лампа системы снижения токсичности отработавших газов; 4 – спидометр; 5 – контрольные лампы выключения указателей поворотов; 6 – контрольная лампа системы поддержания курсовой устойчивости и антипробуксовочной системы; 7 – контрольная лампа системы поддержания и ограничения скорости; 8 – информационный дисплей; 9 – контрольная лампа открывающихся элементов кузова, многофункциональный информационный дисплей; 10 – контрольная лампа заряда аккумуляторной батареи; 11 – контрольная лампа непристегнутого ремня безопасности водителя; 12 – контрольная лампа включения стояночного тормоза и не исправности тормозной системы; 13 – контрольная лампа низкого давления масла в двигателе; 14 – тахометр; 15 – не используется; 16 – контрольная лампа минимального уровня топлива в баке; 17 – подушка безопасности пассажира выключена («OFF»); 18 – предупредительная лампа экстренной остановки; 19 – контрольная лампа включения электронной блокировки запуска двигателя; 20 – контрольная лампа неисправности систем; 21 – кнопка обнуления показаний одометра; 22 – контрольная лампа включения противотуманных фар; 23 – контрольная лампа включения задних противотуманных фонарей; 24 – указатель уровня охлаждающей жидкости; 25 – контрольная лампа включения ближнего света фар; 26 – контрольная лампа включения дальнего света фар
