2.2.12. Установка прокладки головки блока цилиндров (двигатели К4J, K4M)




Установите новую прокладку головки цилиндров.
Установите головку блока цилиндров.
Затяните болты крепления головки блока цилиндров.
Выполните перезаправку гидравлических толкателей, т.к. рабочая жидкость из толкателей может вытечь, если они длительное время не работают.

Установка толкателя

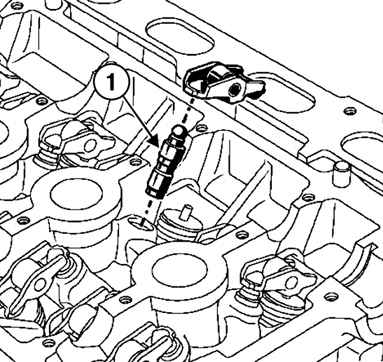

Рис. 2.186. Установка толкателя: 1 – толкатель


Чтобы убедиться в необходимости перезаправки, надавите на верхнюю часть толкателя большим пальцем (рис. 2.186).
Если плунжер толкателя утапливается:
– погрузите толкатели в емкость с дизельным топливом;
– затем установите толкатели.
Установите:
– коромысла;
– распределительные валы, смазав моторным маслом опорные шейки.

Установка распределительных валов

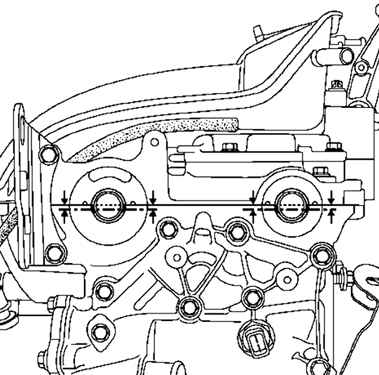

Рис. 2.187. Установка распределительных валов


Поверните распределительные валы так, чтобы пазы на их торцах расположились горизонтально и ниже осей валов (рис. 2.187).

ВНИМАНИЕ
Не допускайте попадания масла на привалочные по верхности крышки головки блока цилиндров.


Нанесение состава валиком на привалочную плоскость крышки головки цилиндров

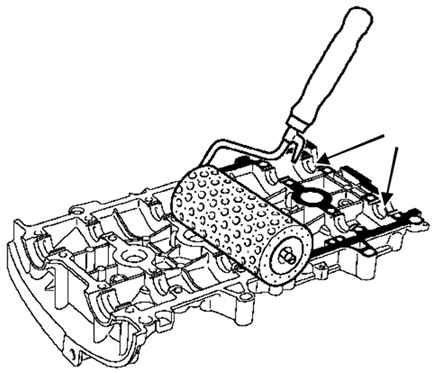

Рис. 2.188. Нанесение состава валиком на привалочную плоскость крышки головки цилиндров


Нанесите валиком для малярных работ состав LOCTITE 518 на привалочную плоскость крышки головки цилиндров, пока она не станет красноватого цвета (рис. 2.188).
Удалите куском ткани состав LOCTITE 518, попавший на опоры подшипников распределительных валов в крышке головки блока цилиндров.
Снимите крышку головки блока цилиндров.
