2.3.10. Снятие и установка топливного бака (все двигатели)

Снятие
Слейте топливо из бака.
Снимите узел «топливный насос – датчик уровня топлива – топливный фильтр».
Установите автомобиль на двухстоечный подъемник.
Отсоедините провода от клемм аккумуляторной батареи, начиная с минусовой клеммы.
Снимите:
– защиту поддона картера двигателя;
– гайки крепления фланца приемной трубы к выпускному коллектору;
– болт крепления дополнительного глушителя на кузове;
– соединительные болты на кронштейне подвески основного глушителя;
– выпускной трубопровод, положив его на подрамник и на балку задней подвески.
Отсоедините провода от датчика высоты кузова корректора фар (в зависимости от комплектации автомобиля).
Отсоедините стойку датчика высоты кузова корректора фар (в зависимости от комплектации автомобиля).
Снимите адсорбер.
Отсоедините трубопроводы от адсорбера.
Разъедините разъемы узла «топливный насос – датчик уровня топлива – топливный фильтр ».

Снятие теплового экрана

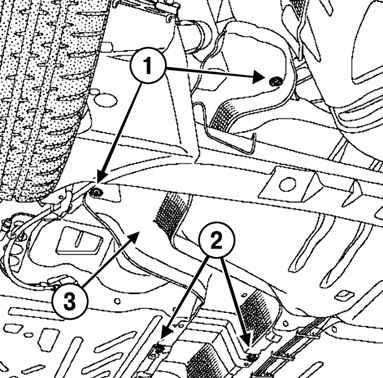

Рис. 2.217. Снятие теплового экрана: 1 – болты крепления топливного бака; 2 – держатели тепловых экранов; 3 – тепловой экран


Открутите болты крепления топливного бака и теплового экрана, снимите держатели и тепловой экран (рис. 2.217).

Снятие держателей тормозного трубопровода и топливопровода

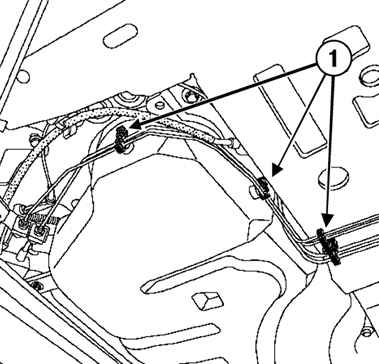

Рис. 2.218. Снятие держателей тормозного трубопровода и топливопровода: 1 – держатели


Снимите держатели тормозного трубопровода и топливопровода (рис. 2.218).
Отсоедините штуцеры топливопроводов каталитического нейтрализатора и топливопроводы от держателей.

Снятие хомутов со шланга, соединяющего топливный бак с наливной горловиной

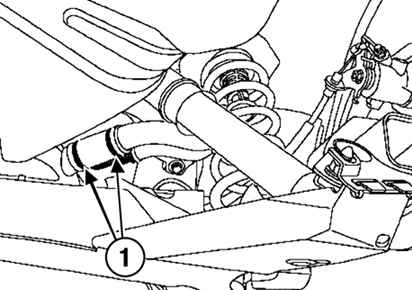

Рис. 2.219. Снятие хомутов со шланга, соединяющего топливный бак с наливной горловиной: 1 – хомуты


Снимите хомуты со шланга, соединяющего топливный бак с наливной горловиной (рис. 2.219).
Отодвиньте в сторону шланги.
Установите гидравлический домкрат под топливный бак.

Откручивание болтов крепления топливного бака

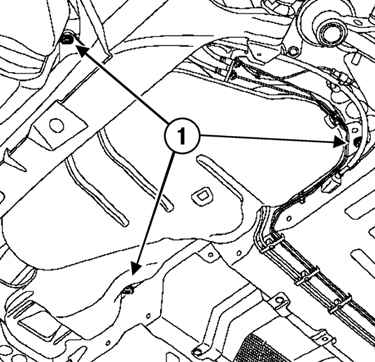

Рис. 2.220. Откручивание болтов крепления топливного бака: 1 – болты


Открутите болты крепления топливного бака (рис. 2.220).
Опустите топливный бак.

Снятие топливного бака

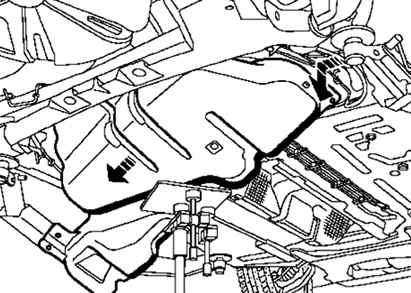

Рис. 2.221. Снятие топливного бака


Снимите топливный бак, повернув его вокруг выпускного трубопровода (рис. 2.221).
При снятии не повредите тормозные трубопроводы и трос привода стояночного тормоза.

Установка
Выправьте тепловой экран.
Проследите за тем, чтобы тепловой экран не касался топливного бака.
Хомуты шланга топливного бака подлежат обязательной замене на новые.
Установка производится в порядке, обратном снятию.
Затяните требуемым моментом:
– колесные болты (110 Н·м) ;
– болты крепления топливного бака (21 Н·м).
Проверьте надежность фиксации топливопроводов.
Установите узел «топливный насос – датчик уровня топлива – топливный фильтр».
Присоедините провода к клеммам аккумуляторной батареи, начиная с плюсовой клеммы.
