2.4.7. Снятие и установка ЭБУ системы впрыска бензинового двигателя (все двигатели)

Снятие
Снимите верхние крышки двигателя.
Отсоедините провода от клемм аккумуляторной батареи, начиная с минусовой клеммы.
Разъедините разъемы ЭБУ системы впрыска.

Местоположение ЭБУ

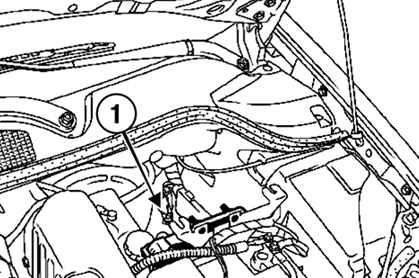

Рис. 2.235. Местоположение ЭБУ: 1 – разъемы


Открутите четыре болта крепления ЭБУ к кронштейну и снимите ЭБУ (рис. 2.235).

Установка
Установка производится в порядке, обратном снятию.
Затяните болты крепления полки аккумуляторной батареи (21 Н·м).
Присоедините провода к клеммам аккумуляторной батареи, начиная с плюсовой клеммы.

ПРИМЕЧАНИЕ
При включении зажигания блок дроссельной заслонки должен выполнить цикл программирования минимального и максимального углов открытия заслонки.
