2.7.3. Снятие и установка радиатора системы охлаждения (двигатель F4R)

Снятие
Установите автомобиль на двухстоечный подъемник.
Отсоедините провода от клемм аккумуляторной батареи, начиная с минусовой клеммы.
Снимите:
– верхние крышки двигателя;
– передние колеса;
– защиту поддона картера двигателя;
– подкрылки.
Отсоедините:
– колодку проводов от противотуманных фар (если они установлены);
– трубки подвода жидкости к омывателям фар (если они установлены).
Снимите бампер.

Операции, проводимые перед снятием радиатора

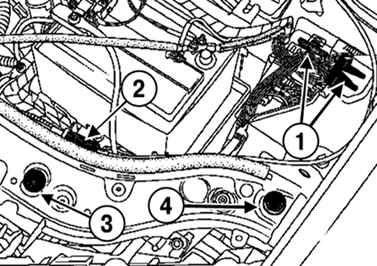

Рис. 2.280. Операции, проводимые перед снятием радиатора: 1 – разъемы; 2 – трос привода замка капота; 3 – держатель; 4 – болт крепления радиатора


Разъедините оба разъема, отсоедините трос привода замка капота, снимите держатель и открутите болт крепления радиатора (рис. 2.280).
Отсоедините трубки подвода жидкости к стеклоомывателю.

Снятие защитной поперечины бампера

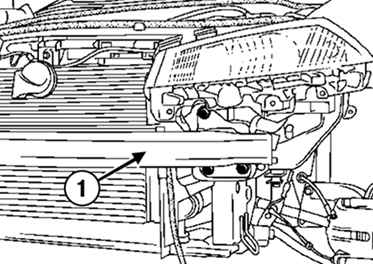

Рис. 2.281. Снятие защитной поперечины бампера: 1 – поперечина


Снимите защитную поперечину бампера (рис. 2.281).
Слейте охлаждающую жидкость, отсоединив от радиатора отводящий шланг.
Отсоедините подводящий шланг от радиатора.
Отсоедините шланги, соединяющие радиатор с расширительным бачком.
Отсоедините колодку проводов от электровентилятора.

Отсоединение подводящего трубопровода воздуховоздушного охладителя

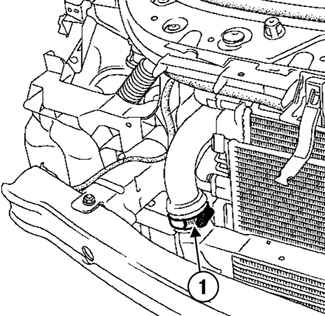

Рис. 2.282. Отсоединение подводящего трубопровода воздуховоздушного охладителя: 1 – подводящий трубопровод


Отсоедините подводящий трубопровод воздуховоздушного охладителя (рис. 2.282)

Отсоединение отводящего трубопровода воздуховоздушного охладителя

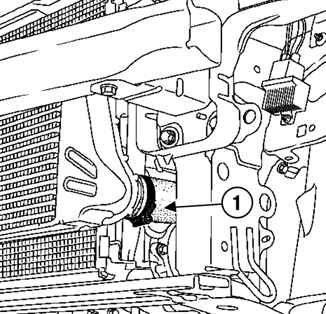

Рис. 2.283. Отсоединение отводящего трубопровода воздуховоздушного охладителя: 1 – отводящий трубопровод


Отсоедините отводящий трубопровод воздуховоздушного охладителя (рис. 2.283)
Снимите воздуховоздушный охладитель.
Отсоедините конденсор от радиатора.
Снимите радиатор.
Отсоедините от радиатора электровентилятор системы охлаждения двигателя.

Установка
Установка производится в порядке, обратном снятию.
Затяните требуемым моментом (5,5 Н·м) хомут шланга воздуховоздушного охладителя.
Для установки упругих хомутов используйте щипцы для упругих хомутов (Mot. 1202-01).

ВНИМАНИЕ
При выполнении операции примите меры, чтобы не повредить ребра охлаждающих узлов (радиатора, конденсора).

Присоедините провода к клеммам аккумуляторной батареи, начиная с плюсовой клеммы.
