2.7. Система охлаждения

Общие сведения и меры предосторожности во время ремонта системы охлаждения

Слив и заправка системы охлаждения

Замена масла

Заправка системы

Снятие и установка радиатора системы охлаждения (двигатель F4R)

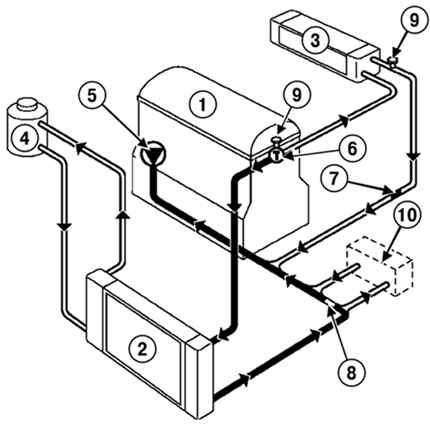

Рис. 2.278. Схема системы охлаждения автомобиля Megane II с двигателями K4J, К4М: 1 – двигатель; 2 – радиатор системы охлаждения двигателя; 3 – радиатор отопителя; 4 – расширительный бачок; 5 – водяной насос; 6 – термостат; 7 – патрубок диаметром 9 мм; 8 – патрубок диаметром 16 мм; 9 – пробки для выпуска воздуха; 10 – водомасляный охладитель для автоматической коробки передач

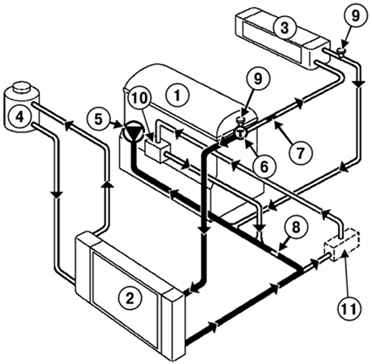

Рис. 2.279. Схема системы охлаждения автомобиля Megane II с двигателем F4R: 1 – двигатель; 2 – радиатор системы охлаждения двигателя; 3 – радиатор отопителя; 4 – расширительный бачок; 5 – водяной насос; 6 – термостат; 7 – патрубок диаметром 8,3 мм; 8 – патрубок диаметром 16 мм; 9 – пробки для выпуска воздуха; 10 – водомасляный охладитель;11 – водомасляный охладитель для автоматической коробки передач
