3.10. Снятие и установка маховика

Снятие
Снимите коробку передач.
Снимите кожух сцепления с нажимным диском в сборе.

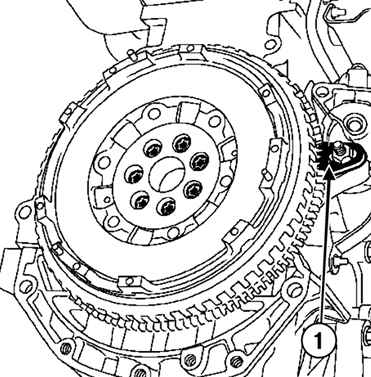

Фиксация маховика фиксатором (Mot. 582-01)
Рис. 3.30. Фиксация маховика фиксатором (Mot. 582-01): 1 – фиксатор

Установите фиксатор (Mot. 582-01) (рис. 3.30).
Открутите болты крепления маховика, снимите маховик и фиксатор (Mot. 582-01).

Фиксация маховика фиксатором (Mot. 1677)
Рис. 3.31. Фиксация маховика фиксатором (Mot. 1677): 1 – фиксатор

Установите фиксатор (Mot. 1677) (рис. 3.31).
Открутите болты крепления маховика, снимите маховик и фиксатор (Mot. 1677).

Установка
Очистите на фланце коленчатого вала резьбовые отверстия под болты крепления маховика.
Обезжирьте опорную поверхность маховика на фланце коленчатого вала.
Проверьте состояние маховика.

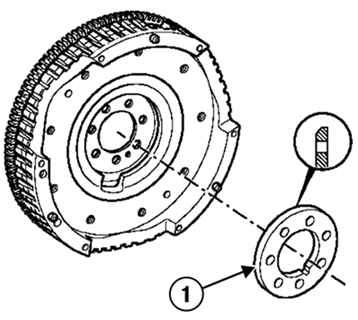

Установка проствки
Рис. 3.32. Установка проствки: 1 – проставка

Установите проставку, соблюдая при этом направление установки: фаской в сторону маховика (рис. 3.32).

ВНИМАНИЕ
Повторное использование снятых болтов не допускается.

Нанесите на новые болты маховика состав LOC-TITE FRENETANCH.

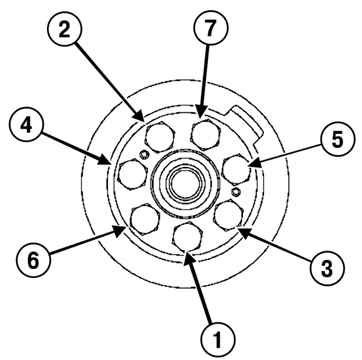

Порядок затягивания болтов крепления маховика
Рис. 3.33. Порядок затягивания болтов крепления маховика

Затяните в указанном на рисунке 3.33 порядке требуемым моментом:
– болты крепления маховика (двигатели К) (65 Н·м) ;
– болты крепления маховика (двигатель F4R) (70 Н·м).
