3.12.10. Регулировка многофункционального переключателя

Когда селектор переключения передач находится в нейтральном положении, присоедините два наконечника измерительного прибора к выводам для проверки положения.

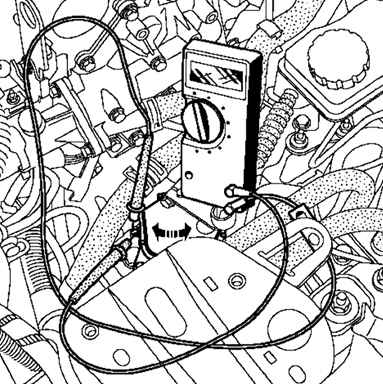

Рис. 3.163. Установка мультиметра

Установите мультиметр в режим «омметра» (рис. 3.163).

Поверните вручную многофункциональный переключатель до замыкания выключателя (сопротивление на контактах выключателя 0 Ом).

Затяните требуемым моментом (10 Н·м) болты крепления многофункционального переключателя.

ВНИМАНИЕ После затяжки болтов электрический контакт должен быть замкнут (0 Ом).

Проверьте работоспособность системы и переключение передач.
