3.12.11. Снятие и установка ЭБУ автоматической коробки передач

Снятие

Установите автомобиль на двухстоечный подъемник.

Снимите верхние крышки двигателя.

Отсоедините провода от клемм аккумуляторной батареи, начиная с минусовой клеммы.

Снимите передний бампер.

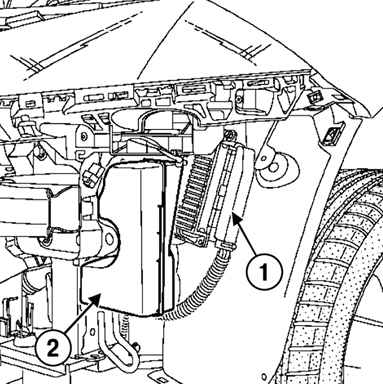

Рис. 3.164. Снятие глушителя шума впуска: 1 – разъем ЭБУ; 2 – глушитель шума впуска

Разъедините разъем ЭБУ и снимите глушитель шума впуска (рис. 3.164).

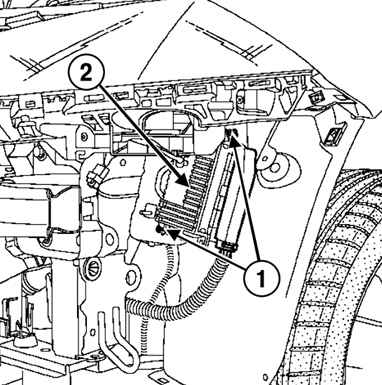

Рис. 3.165. Снятие глушителя шума впуска: 1 – гайки крепления; 2 – ЭБУ

Открутите две гайки крепления ЭБУ и снимите ЭБУ (рис. 3.165).

Установка

Установка производится в порядке, обратном снятию.
