3.12.15. Электромагнитные клапаны гидрораспределителя

ВНИМАНИЕ
При работе строго выполняйте требования по соблюдению чистоты, чтобы предотвратить попадание посторонних частиц в систему гидрораспределителя.

Электромагнитные клапаны гидрораспределителя

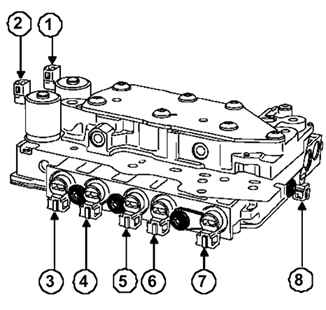

Рис. 3.173. Электромагнитные клапаны гидрораспределителя: 1 – электромагнитный клапан регулирования давления; 2– электромагнитный клапан блокировки гидротрансформатора ; 3 – электромагнитный клапан № 4 последовательности переключения передач; 4 – электромагнитный клапан № 3 последовательности переключения передач; 5 – электромагнитный клапан № 1 последовательности переключения передач; 6 – электромагнитный клапан № 2 последовательности переключения передач; 7 – электромагнитный клапан № 6 последовательности переключения передач; 8 – электромагнитный клапан № 5 последовательности переключения передач
