4.11. Снятие и установка подшипника ступицы

ПРИМЕЧАНИЕ
Перед началом процедуры снятия, закрепите на тормозном барабане индикатор и проверьте по нему, осевой зазор (допустимые пределы 0–0,03 мм).

Снятие
Снимите тормозной барабан.

Извлечение стопорного кольца и подшипника из ступицы

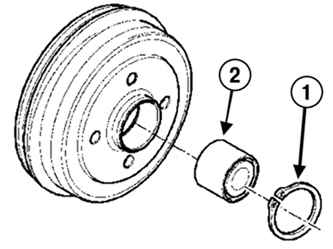

Рис. 4.37. Извлечение стопорного кольца и подшипника из ступицы: 1 – стопорное кольцо; 2 – подшипник


Извлеките из ступицы стопорное кольцо подшипника и подшипник с помощью пресса, используя отрезок трубы наружным диаметром 49 мм (рис. 4.37).

ПРИМЕЧАНИЕ
Проверьте, что труба опирается на наружное кольцо подшипника.

Установка
Запрессуйте подшипник с помощью пресса и отрезка трубы наружным диаметром 50 мм до упора в буртик.
Установите новое стопорное кольцо.
Установите тормозной барабан на ось ступицы, предварительно смазав ее.
Затяните требуемым моментом:
– гайку ступицы (175 Н·м) ;
– болты крепления колес (105 Н·м).
