6.1.1. Вакуумный усилитель тормозов

Вакуумный усилитель тормозов снижает усилие на педаль тормоза, облегчая управление автомобилем. В вакуумном усилителе использована диафрагма, с обеих сторон которой при нормальном режиме работы создается разрежение. При торможении с одной стороны диафрагмы подается воздух, образуя атмосферное давление. За счет разницы давлений, передаваемых через диафрагму, толкатель движется в сторону разрежения (вакуума), обеспечивая вспомогательную силу для торможения. При отпускании педали тормоза воздух откачивается из полости усилителя через контрольный клапан, создавая разрежение.

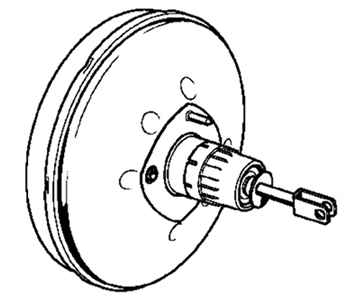

Вакуумный услитель тормозов
Рис. 6.2. Вакуумный услитель тормозов
