6.14. Снятие и установка шланга переднего тормозного механизма

Снятие

ВНИМАНИЕ
Обеспечьте сбор тормозной жидкости, чтобы не допустить повреждения механических деталей и деталей кузова, расположенных рядом с элементами тормозной системы.


Тормозной шланг

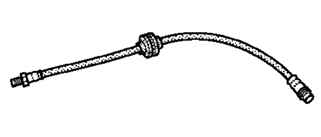

Рис. 6.62. Тормозной шланг




Установите нажимное устройство на педаль тормоза, чтобы уменьшить количество вытекающей тормозной жидкости.

Снятие тормозного шланга

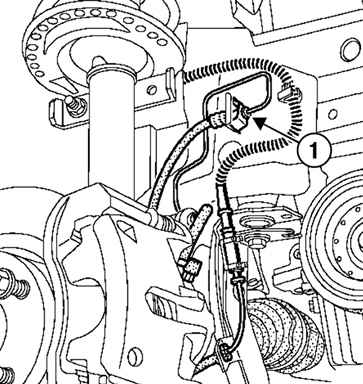

Рис. 6.63. Снятие тормозного шланга: 1 – штуцер трубопровода


Выверните тормозной шланг из штуцера трубопровода (рис. 6.63).
Выверните тормозной шланг из скобы.

Установка
Установите колеса для движения по прямой, так как при повороте колес в одну из сторон шланг перекручивается.
Убедитесь, что тормозной шланг не соприкасается с окружающими деталями.

ПРИМЕЧАНИЕ
На поставляемые в запасные части тормозные шланги надеты пружины, препятствующие их перекручиванию при установке.

Установите тормозной шланг на тормозной скобе.
Затяните требуемым моментом:
– тормозной шланг на скобе (17 Н·м);
– тормозной шланг на штуцере тормозного трубопровода (14 Н·м).
Закрепите наконечник шланга на кронштейне, не перекручивая шланг.
Убедитесь, что наконечник свободно входит в шлицевое отверстие кронштейна.
Установите пружину.
Затяните штуцер соединения тормозного трубопровода с тормозным шлангом, проследив, чтобы шланг не перекручивался при затяжке штуцера.
Удалите воздух из тормозной системы
Затяните требуемым моментом 6,5 Н·м клапан для прокачки привода тормоза.
