6.16. Снятие и установка направляющей колодок переднего тормозного механизма

Снятие
Установите автомобиль на двухстоечный подъемник.
Снимите передние колеса.

Снятие крепления направляющих пальцев и направляющих колодок

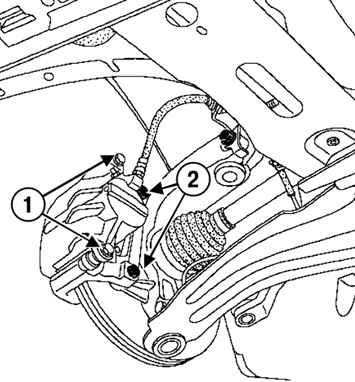

Рис. 6.65. Снятие крепления направляющих пальцев и направляющих колодок: 1 – болты крепления; 2 – болты крепления направляющей колодок


Отверните болты крепления направляющих пальцев (рис. 6.65).
Подвесьте скобу тормоза к пружине подвески.
Снимите тормозные колодки.
Открутите два болта крепления направляющей колодок.
Снимите направляющую колодок.
Проверьте состояние элементов тормозной системы (замените поврежденные детали).
Очистите направляющие колодок и скобы.

Установка
Переместите поршень внутрь цилиндра с помощью специального приспособления (Fre. 1190-01) до упора.
Перед установкой нанесите на резьбу болтов крепления кронштейна тормозной скобы и направляющих пальцев состав FRENBLOC (или его эквивалент).
Установите направляющую колодок.
Установите болты крепления направляющей колодок.
3атяните требуемым моментом 105 Н·м болты крепления направляющей колодок.
Установите новые тормозные колодки, начиная с внутренней.
Установите скобу тормоза и болты крепления направляющих пальцев.

ВНИМАНИЕ
Надежно зафиксируйте тормозной шланг и провода датчика скорости вращения колеса, если они отсоединялись.
Не перекручивайте тормозной шланг.

Проверьте уровень тормозной жидкости.
3атяните требуемым моментом 32 Н·м болты крепления направляющих пальцев.
Установите колеса.
3атяните требуемым моментом 105 Н·м болты крепления колес.

ПРИМЕЧАНИЕ
Нажмите несколько раз на педаль тормоза для установки поршней в рабочее положение.

Проверьте уровень тормозной жидкости.
