6.24. Снятие и установка датчика углового и поперечного ускорения

Снятие
Отсоедините аккумуляторную батарею.

Отсоединеие креплений рамки выдвижного ящика

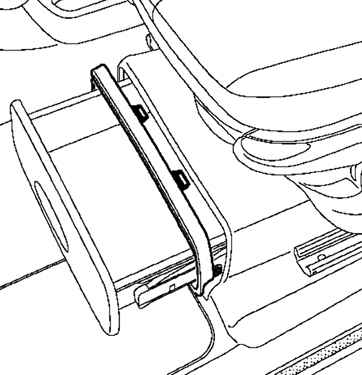

Рис. 6.96. Отсоединеие креплений рамки выдвижного ящика


Отсоедините рамку выдвижного ящика, отжав пружинные защелки (рис. 6.96).

Снятие выдвижного ящика

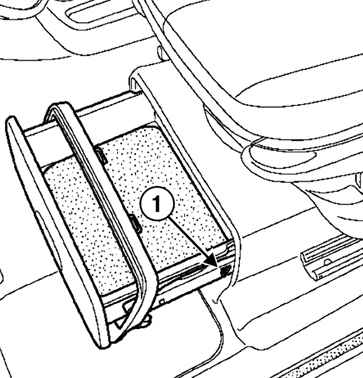

Рис. 6.97. Снятие выдвижного ящика: 1 – пружинная защелка


Снимите выдвижной ящик, отжав пружинную защелку плоской отверткой (рис. 6.97).
Отсоедините колодку проводов от датчика углового и поперечного ускорений.
Открутите гайки крепления датчика и снимите его.

ВНИМАНИЕ
Обращайтесь с датчиком осторожно.

Установка

Направление установки датчика
Рис. 6.98. Направление установки датчика


Обязательно устанавливайте датчик по направлению движения автомобиля (по направлению стрелки на рисунке 6.98).

ПРИМЕЧАНИЕ
Датчик, подвергшийся удару, подлежит обязательной замене.

Установка производится в порядке, обратном снятию.
Затяните требуемым моментом 8 Н·м гайки крепления датчика углового и поперечного ускорений.
Подключите аккумуляторную батарею.
В случае замены датчика углового и поперечного ускорений выполните необходимые операции с помощью диагностического прибора.
