6.5. Снятие и установка главного тормозного цилиндра

Снятие
Установите автомобиль на двухстоечный подъемник.
Отсоедините аккумуляторную батарею.
Снимите:
– рычаги стеклоочистителя;
– решетку ниши воздухозабора;

Снятие креплений панели доступа к воздушному фильтру

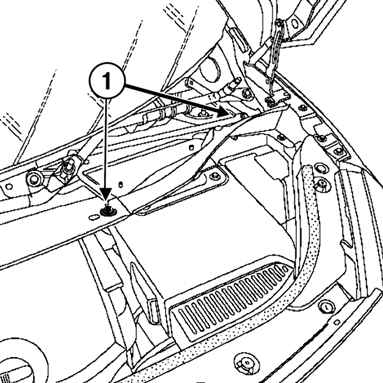

Рис. 6.9. Снятие креплений панели доступа к воздушному фильтру: 1 – болты крепления


Открутите болты крепления панели доступа к воздушному фильтру (рис. 6.9).
Снимите панель доступа к воздушному фильтру.
Снимите аккумуляторную батарею и полку под аккумуляторную батарею.

Снятие электромагнитного клапана регулирования давления наддува

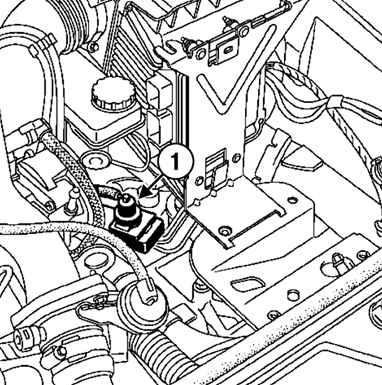

Рис. 6.10. Снятие электромагнитного клапана регулирования давления наддува: 1 – клапан


Снимите электромагнитный клапан регулирования давления наддува (рис. 6.10).

Снятие глушителей шума впуска

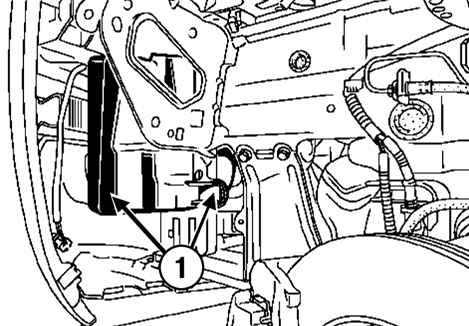

Рис. 6.11. Снятие глушителей шума впуска: 1 – глушители


Снимте левое переднее колесо, подкрылок и оба глушителя шума впуска (рис. 6.11).
Снимите:
– патрубок забора воздуха;
– воздушный патрубок;
– воздухопровод, идущий от корпуса воздушного фильтра;
– корпус воздушного фильтра;

Снятие компонентов воздушного фильтра и отсоединение датчика массового расхода воздуха

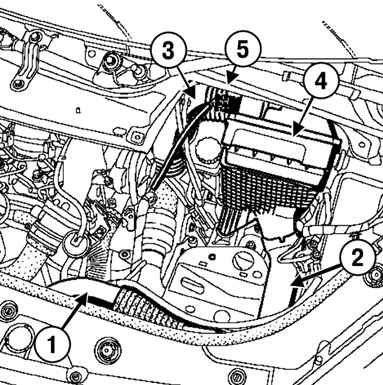

Рис. 6.12. Снятие компонентов воздушного фильтра и отсоединение датчика массового расхода воздуха: 1 – патрубок забора воздуха; 2 – воздушный патрубок; 3 – воздухопровод; 4 – корпус воздушного фильтра; 5 – разъем датчика массового расхода воздуха


Разъедините разъем датчика массового расхода воздуха (рис. 6.12).
Отсоедините колодку проводов от бачка главного тормозного цилиндра.
Удалите шприцом тормозную жидкость из бачка главного тормозного цилиндра.
Снимите:
– трубопровод с главного цилиндра привода сцепления;
– тормозные трубопроводы с главного тормозного цилиндра;
– гайки крепления главного цилиндра к вакуумному усилителю тормозов;
– главный тормозной цилиндр вместе с бачком;
– болт крепления бачка к главному тормозному цилиндру;

Снятие главного тормозного цилиндра и его компонетов

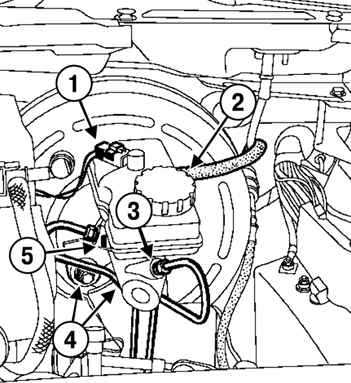

Рис. 6.13. Снятие главного тормозного цилиндра и его компонетов: 1 – колодка проводов; 2 – трубопровод; 3 – тормозные трубопроводы; 4 – гайки крепления главного цилиндра; 5 – болт крепления бачка главного тормозного цилиндра


– бачок главного тормозного цилиндра (рис. 6.13).



Манжеты главного тормозного цилиндра

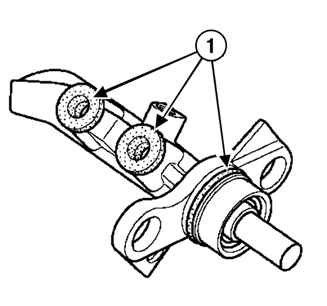

Рис. 6.14. Манжеты главного тормозного цилиндра: 1 – манжеты


Установка
Замените манжеты главного тормозного цилиндра (рис. 6.14).
Правильно защелкните бачок на главном тормозном цилиндре.
Установите болт крепления бачка к главному тормозному цилиндру.
Затяните требуемым моментом 8,5 Н·м болт крепления бачка на главном тормозном цилиндре.

Место подсоединеия главного тормозного цилиндра к вакуумному усилителю тормозов

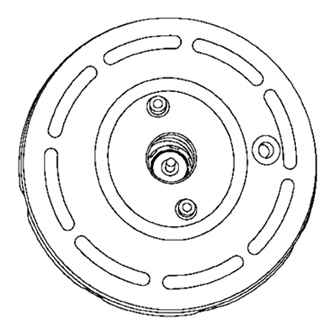

Рис. 6.15. Место подсоединеия главного тормозного цилиндра к вакуумному усилителю тормозов


Выровняйте главный тормозной цилиндр относительно вакуумного усилителя тормозов так, чтобы толкатель усилителя вошел в гнездо в корпусе главного цилиндра (рис. 6.15).

ВНИМАНИЕ
При установке главного тормозного цилиндра отцентрируйте манжету в вакуумном усилителе тормозов.

Наверните гайки крепления главного цилиндра к вакуумному усилителю тормозов.
Затяните требуемым моментом 50 Н·м гайки крепления главного тормозного цилиндра на вакуумном усилителе тормозов.
Установка производится в порядке, обратном снятию.
Затяните требуемым моментом 17 Н·м гайки крепления трубопроводов к главному тормозному цилиндру.
Удалите воздух из тормозной системы.
Подключите аккумуляторную батарею.
