6.6.3. Снятие

Снимите декоративные крышки.
Отсоедините провода от клемм аккумуляторной батареи, начиная с минусовой клеммы.
Снимите аккумуляторную батарею.

Снятие воздушного резонатора

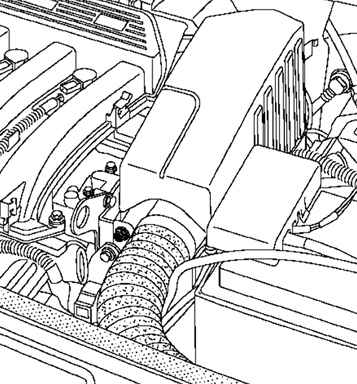

Рис. 6.16. Снятие воздушного резонатора


Снимите воздушный резонатор (только для двигателя K4J) (рис. 6.16).
Снимите поддон аккумуляторной батареи.
Снимите ЭБУ системы впрыска.

Снятие компонентов воздушного фильтра

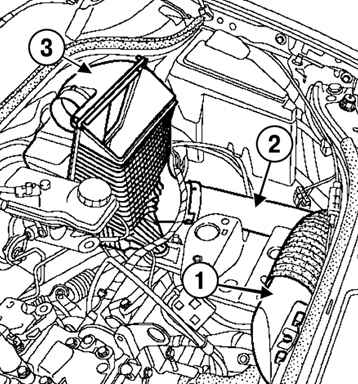

Рис. 6.17. Снятие компонентов воздушного фильтра: 1 – воздухозаборный патрубок; 2 – воздушный патрубок; 3 – корпус воздушного фильтра


Снимите воздухозаборный патрубок, воздушный патрубок и корпус воздушного фильтра (рис. 6.17).

Снятие глушителей шума впуска

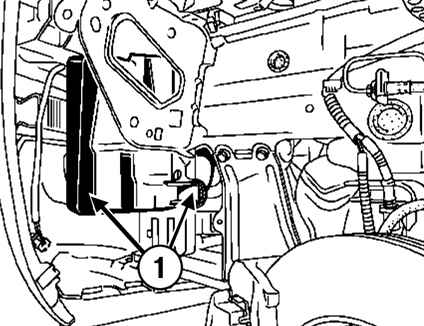

Рис. 6.18. Снятие глушителей шума впуска: 1 – глушители


Снимте левое переднее колесо, подкрылок и оба глушителя шума впуска (рис. 6.18).
Отсоедините тросы выбора и переключения передач от коробки передач.

Тросы выбора и переключения передач

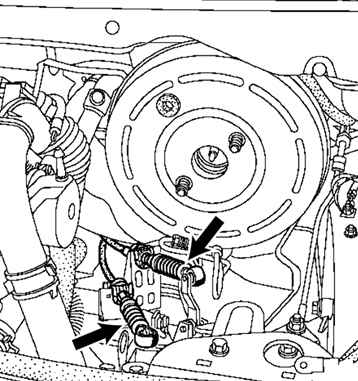

Рис. 6.19. Тросы выбора и переключения передач


Отсоедините оба троса от рычагов на коробке передач (рис. 6.19).

Способ снятия наконечник троса выбора передачи

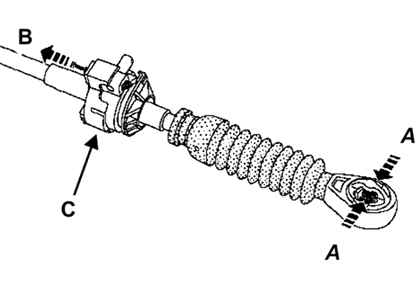

Рис. 6.20. Способ снятия наконечник троса выбора передачи


Сожмите наконечник троса в точках А, потяните фиксатор в направлении В и приподнимите трос в точке С (рис. 6.20).

Установка заглушек в наконечники тросов выбора передач

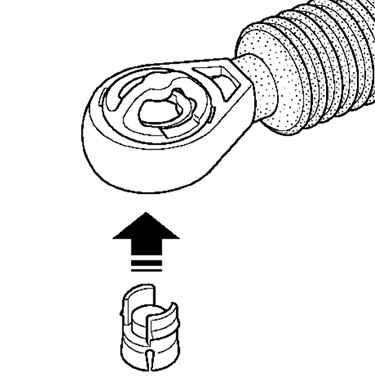

Рис. 6.21. Установка заглушек в наконечники тросов выбора передач


Вставьте заглушки в наконечники тросов выбора передач (рис. 6.21).
Снимите концевой выключатель педали тормоза.
Удалите шприцом тормозную жидкость из бачка, чтобы ее уровень находился ниже отверстия подачи жидкости в главный цилиндр сцепления.
Разъедините разъем датчика уровня тормозной жидкости.
Снимите клапан отбора разряжения вакуумного усилителя тормозов.
Частично снимите шумоизоляцию щитка передка.
Отсоедините трубопровод главного цилиндра сцепления.
Снимите верхний шаровой шарнир механизма управления коробкой передач.

Снятие оси вилки педали тормоза
Рис. 6.22. Снятие оси вилки педали тормоза


Снимите со стороны салона ось вилки педали тормоза А с толкателя вакуумного усилителя тормозов (рис. 6.22).
Отверните две гайки крепления главного цилиндра на вакуумном усилителе тормозов.
Наклоните главный тормозной цилиндр вперед, чтобы отделить его от усилителя, не прилагая усилий к тормозным трубопроводам.

Снятие вакуумного усилителя

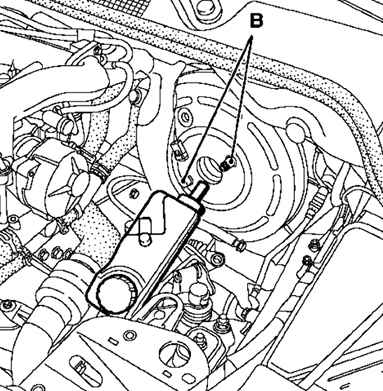

Рис. 6.23. Снятие вакуумного усилителя: В – крепежные болты вакуумного усилителя тормозов


Выверните два крепежных болта вакуумного усилителя тормозов В (рис. 6.23).
