6.6.4. Установка

Установка производится в порядке, обратном снятию.

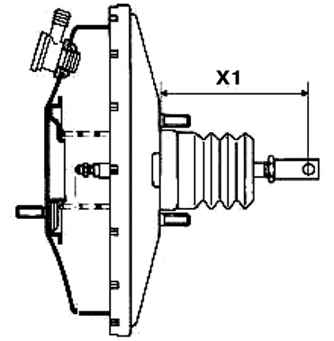

Измерение длины штока вилки вакуумного усилителя
Рис. 6.24. Измерение длины штока вилки вакуумного усилителя


Перед установкой измерьте длину штока вилки (рис. 6.24):
– для автомобилей с левосторонним управлением: Х1 = 163,7 мм;
– для автомобилей с правосторонним управлением: Х1 = 133,2 мм.
Если длина не соответствует указанной, замените усилитель.

ВНИМАНИЕ
Проверьте наличие и блокировку соединительной оси между толкателем вакуумного усилителя тормозов и педалью тормоза.

Установите вакуумный усилитель тормозов, не закрепляя на нем толкатель.
Затяните два крепежных болта вакуумного усилителя тормозов моментом 21 Н·м.
Установите главный тормозной цилиндр на вакуумный усилитель тормозов.
Затяните две гайки крепления главного тормозного цилиндра моментом 50 Н·м.
Проверьте положение и надежность фиксации держателя С на щитке передка и тормозных трубопроводов в этом держателе.

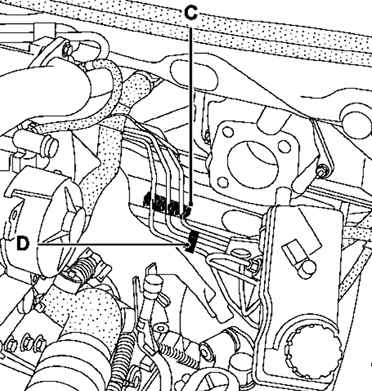

Проверка надежности держателей
Рис. 6.25. Проверка надежности держателей


Убедитесь, что держатель-распорка D находится на месте.
Со стороны салона установите толкатель в вакуумный усилитель тормозов и на педаль тормоза.
Нажмите на педаль тормоза, чтобы соединить толкатель и усилитель.
Установите на место ось вилки педали тормоза.
Убедитесь в надежности фиксации оси вилки педали тормоза на толкателе.
Установите на место концевой выключатель педали тормоза.
Проверьте работу концевого выключателя педали тормоза (огни стоп-сигнала должны гаснуть при отпускании педали тормоза).
Долейте тормозную жидкость.
Замените пробку бачка главного тормозного цилиндра.
Установите остальные снятые детали в порядке, обратном снятию.
Присоедините провода к клеммам аккумуляторной батареи, начиная с плюсовой клеммы.
Выполните дорожное испытание.
