6.8. Снятие и установка обратного клапана усилителя тормозов

Снятие
Снимите верхние крышки двигателя.

Снятие воздуховода

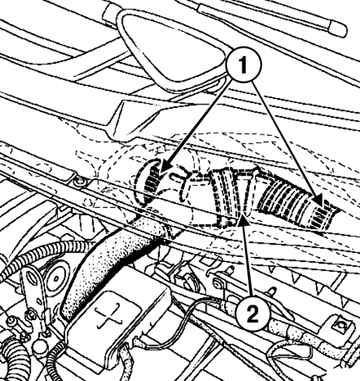

Рис. 6.26. Снятие воздуховода: 1 – хомуты крепления; 2 – воздуховод


Ослабьте затяжку хомутов крепления воздуховода и снимите его (рис. 6.26).

Отсоединеие шлага обзора разрежения от вакуумного усилителя тормозов

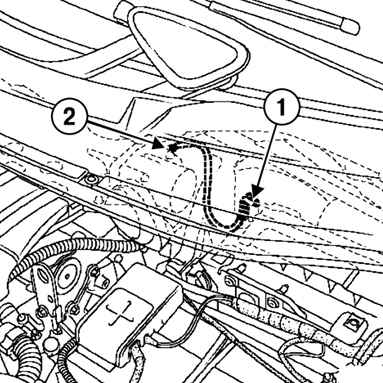

Рис. 6.27. Отсоединеие шлага обзора разрежения от вакуумного усилителя тормозов: 1 – шланг отбора разрежения вакуумного усилителя тормозов; 2 – шланг отбора разрежения впускного коллектора


Отсоедините шланг отбора разрежения от вакуумного усилителя тормозов (рис. 6.27).
Вытяните обратный клапан, вращая его, чтобы извлечь из резиновой уплотнительной шайбы.

ПРИМЕЧАНИЕ
Не повредите при этом патрубок отбора разрежения на впускном коллекторе. При его поломке необходимо заменить впускной коллектор.

Отсоедините шланг отбора разрежения от впускного коллектора (см. рис. 6.27).

Установка
Проверьте состояние резиновой уплотнительной шайбы и обратного клапана.
Замените неисправные детали.
Установка производится в порядке, обратном снятию.
