7.3.14. Снятие и установка задних фонарей

Снятие

Снимите крышку доступа к заднему фонарю.

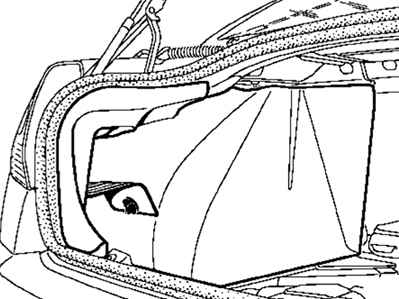

Рис. 7.29. Разъем заднего фонаря

Разъедините разъем заднего фонаря (рис. 7.29).

Открутите три гайки крепления и снимите задний фонарь.

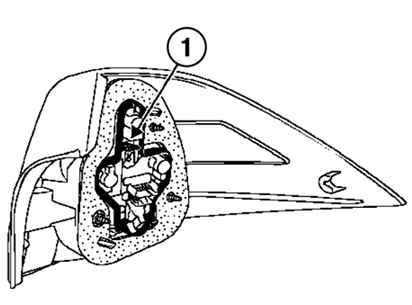

Рис. 7.30. Крепление кронштейнов ламп заднего фонаря: 1 – язычки

Для доступа к лампам снимите кронштейны крепления ламп, нажав на язычки (рис. 7.30).

Установка

Установка производится в порядке, обратном снятию.

ПРИМЕЧАНИЕ

Номера контактов читаются справа налево.
