7.3.7. Снятие и установка переключателя корректора фар

Имеются две модели узла коррекора фар:
– с регулятором яркости освещения приборов «базовой комплектации» – для моделей с ручным управлением климатической установки;
– с регулятором яркости освещения приборов «максимальной комплектации» – для моделей с автоматическим управлением климатической установки.

ПРИМЕЧАНИЕ
Применяется переключатель корректора фар одной модели независимо от типа климатической установки.

Снятие

Снятие облицовки нижней панели

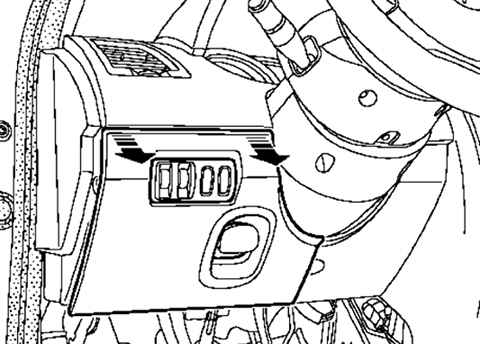

Рис. 7.17. Снятие облицовки нижней панели


Снимите облицовку нижней части приборной панели со стороны водителя (рис. 7.17).

Снятие панели переключателя корректора фар

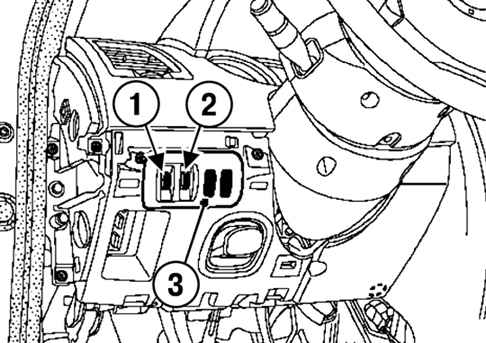

Рис. 7.18. Снятие панели переключателя корректора фар: 1 – регулятор яркости; 2 – корректор фар; 3 – панель


Снимите панель переключателя с помощью небольшой отвертки (рис. 7.18).
Разъедините разъем.
Отсоедините блок переключателя корректора фар и регулятора яркости освещения приборов от держателя.
