7.5.5. Снятие и установка электропроводки под обивкой крыши

Обивка крыши не приклеена к панели крыши. Она удерживается уплотнителями дверей, солнцезащитными козырьками и поручнями.

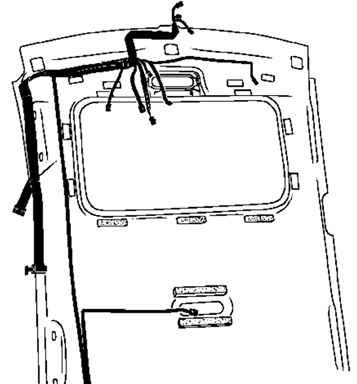

Расположение элементов электропроводки
Рис. 7.51. Расположение элементов электропроводки


Можно заменить обивку, сохранив жгут электропроводки, или наоборот.

Жгут проводов ремонту не подлежит. Обязательно замените его при любых повреждениях.

Снятие
Снимите обивку.

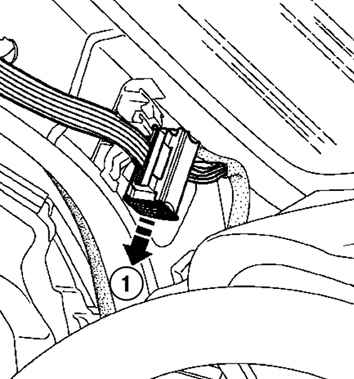

Разблокировка фиксатора разъема на стойке проема ветрового стекла
Рис. 7.52. Разблокировка фиксатора разъема на стойке проема ветрового стекла: 1 – фиксатор


Разблокируйте фиксатор разъема на стойке проема ветрового стекла с левой стороны (рис. 7.52).
Разъедините разъем.
Выполните эту же операцию с разъемом электропривода люка крыши (в зависимости от уровня комплектации).

Установка

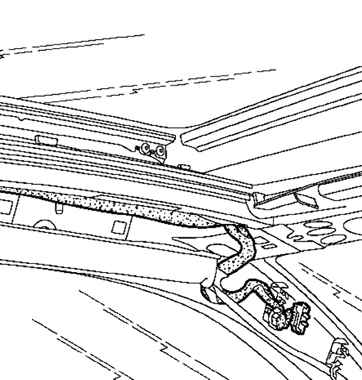

Приклеевание жгута проводов
Рис. 7.53. Приклеевание жгута проводов


Приклейте жгут проводов к обивке с помощью пистолета-нагнетателя (рис. 7.53).
Осторожно срежьте излишки клеевого валика, не повреждая жгут проводов.

ПРИМЕЧАНИЕ
Можно также оставить неисправный жгут проводов на месте и наклеить вдоль него новый жгут.

ВНИМАНИЕ
Обязательно сохраните прежнее положение разъемов относительно кромки обивки. Метка на жгуте проводов должна совпадать с кромкой обивки.
