7.7.4. ЦЭКБС (645)

Расположение

Блок расположен в салоне, в левой нижней части приборной панели.

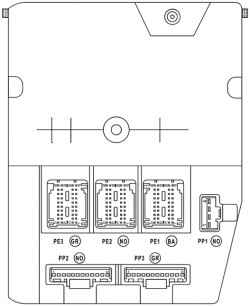

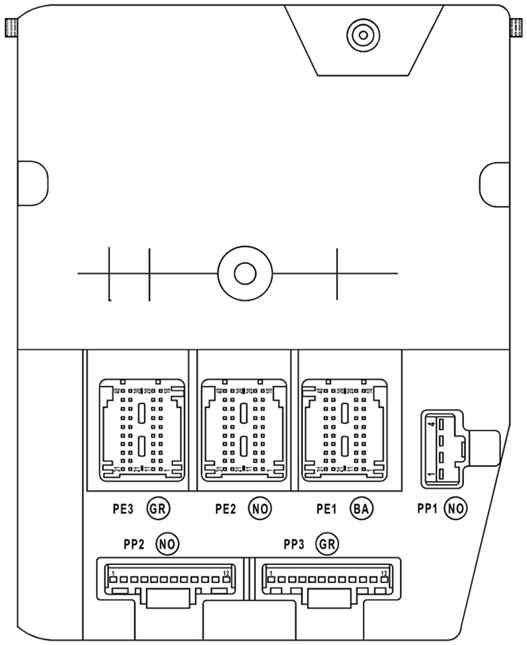

Рис. 4. Блок, расположенный в салоне, в левой нижней части приборной панели

Назначение контактов и цепей (в зависимости от уровня комплектации автомобиля) представлены в таблице 4.

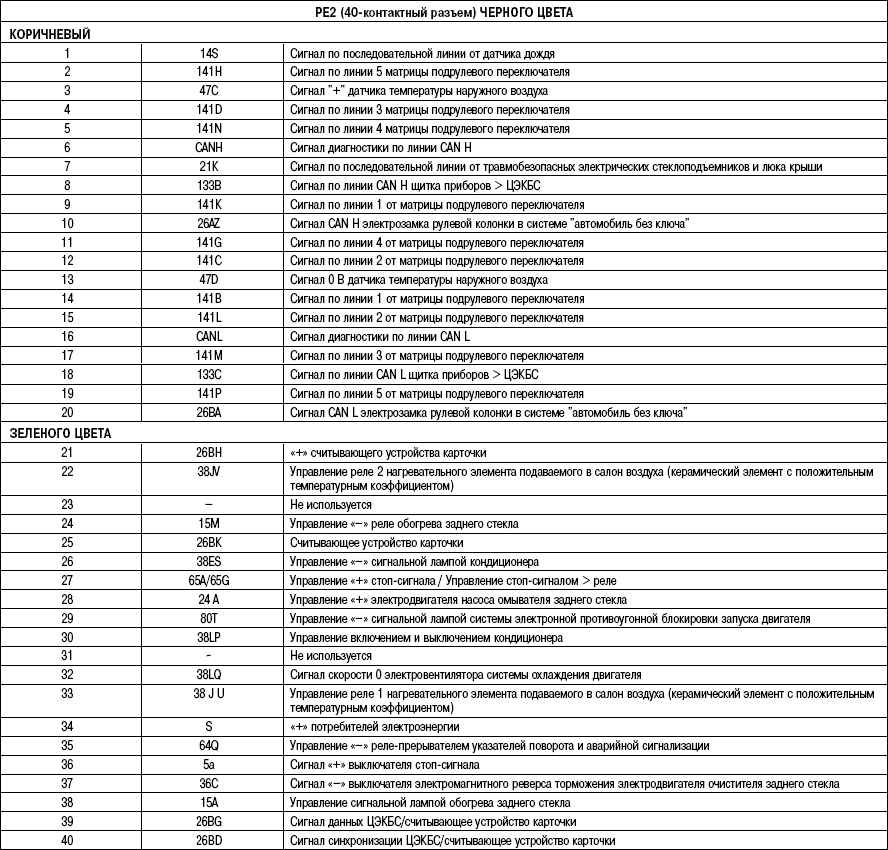

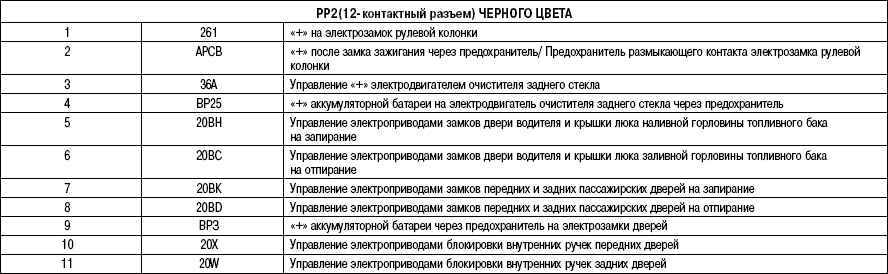

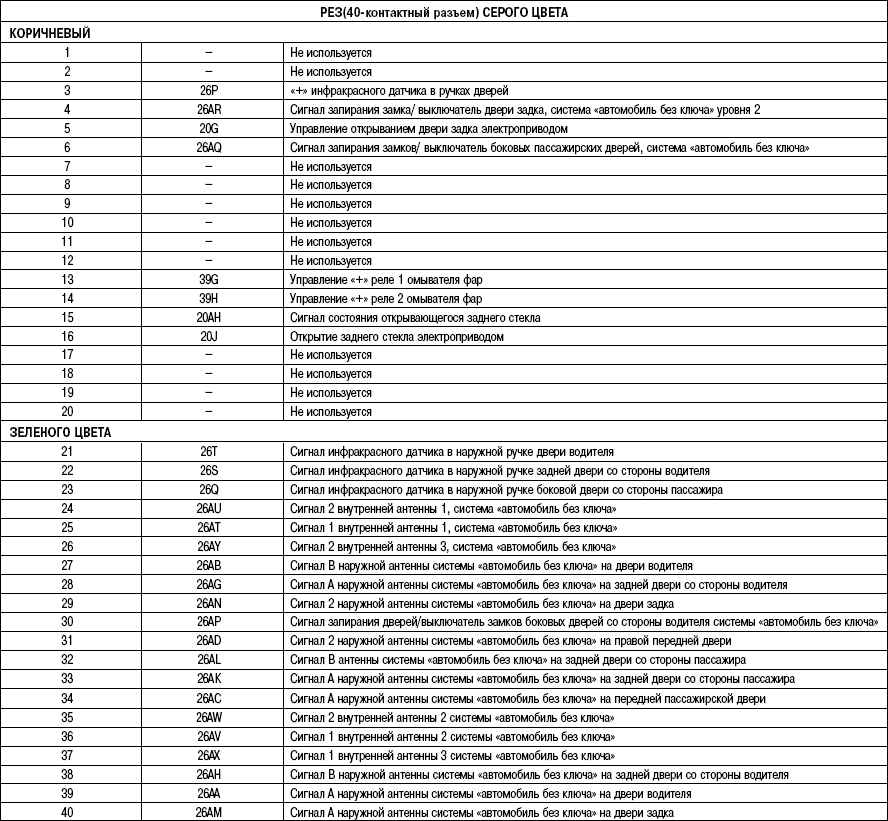

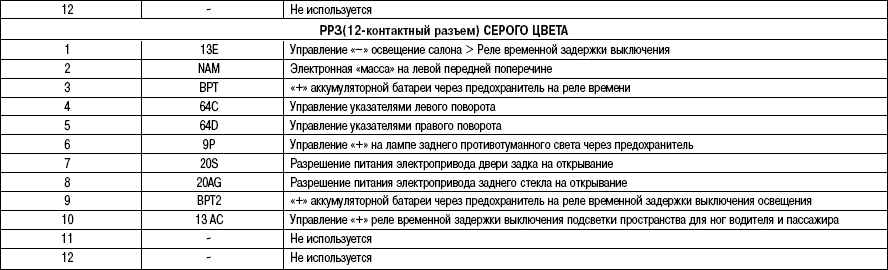

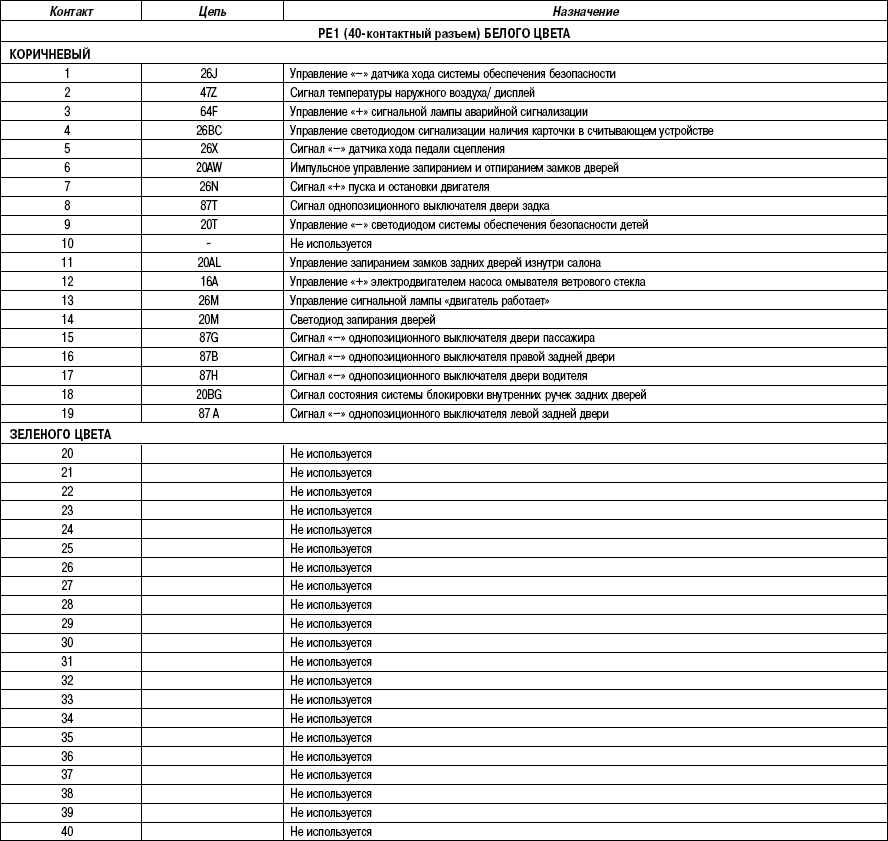

Таблица 4 Назначение реле (в зависимости от уровня комплектации автомобиля)
