8.3.7. Снятие и установка решетки ниши воздухозабора

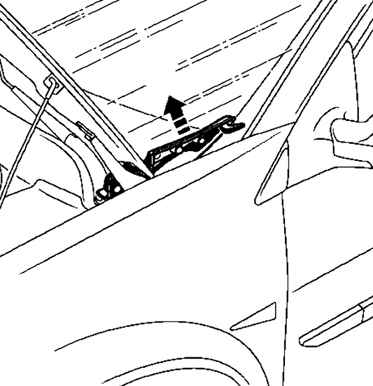

Рис. 8.34. Отсоединение декоративной накладки

Отсоедините декоративную накладку (рис. 8.34).

Отсоедините уплотнитель.

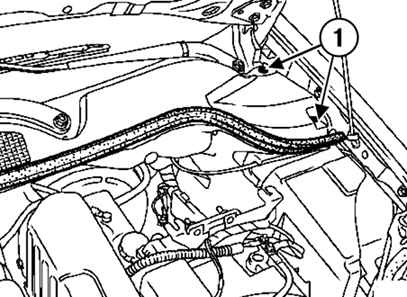

Рис. 8.35. Отсоединение пластмассовых заклепок: 1 – заклепки

Отсоедините пластмассовые заклепки и снимите рычаги стеклоочистителя с помощью специального приспособления (Ele. 1552) (рис. 8.35).

Снимите решетку ниши воздухозабора.

ВНИМАНИЕ Перед установкой решетки ниши воздухозабора очистите нижнюю часть ветрового стекла. Проследите, чтобы фиксаторы решетки ниши воздухозабора не соприкасались с ребром ветрового стекла. Пластмассовые заклепки и фиксаторы подлежат замене после каждого снятия.

ВНИМАНИЕ Перед установкой рычагов стеклоочистителя убедитесь, что электродвигатель находится в положении, соответствующему исходному положению щеток на ветровом стекле.

Установите рычаги стеклоочистителя по меткам на ветровом стекле.

Затяните требуемым моментом 21 Н·м гайки крепления рычагов стеклоочистителя.

Установка производится в порядке, обратном снятию.
