8.5.9. Снятие и установка уплотнителя проема боковой задней двери

Снимите обивку двери.

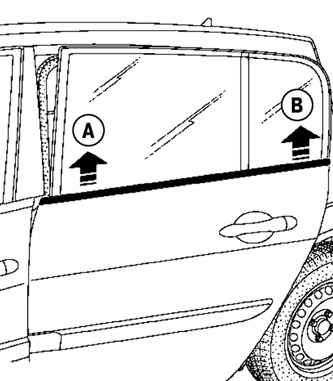

Рис. 8.73. Снятие подоконного уплотнителя

Отсоедините наружный подоконный уплотнитель в точках А и В с помощью специального приспособления (Саг. 1363) (рис. 8.73).

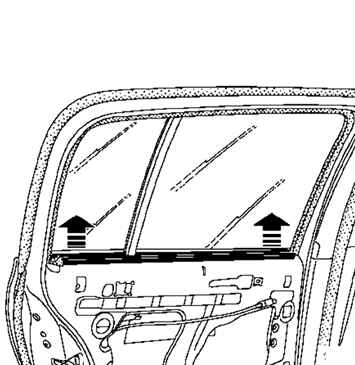

Рис. 8.74. Снятие внутреннего подоконного уплотнителя

Снимите внутренний подоконный уплотнитель (рис. 8.74).

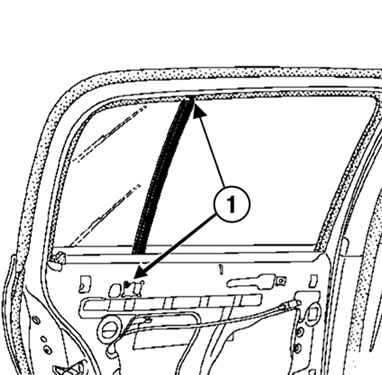

Рис. 8.75. Снятие направляющего желобка: 1 – желобок

Открутите винты и снимите направляющий желобок стойки неподвижного стекла (рис. 8.75).

Отсоедините переднюю часть уплотнителя.

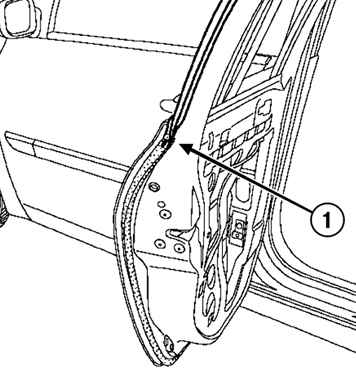

Рис. 8.76. Снятие верхнего держателя двойного уплотнителя: 1 – держатель

Отсоедините верхний держатель двойного уплотнителя (рис. 8.76).

Снимите с двери узел «уплотнитель в сборе с неподвижным стеклом».

Установите узел «уплотнитель в сборе с неподвижным стеклом» на дверь.

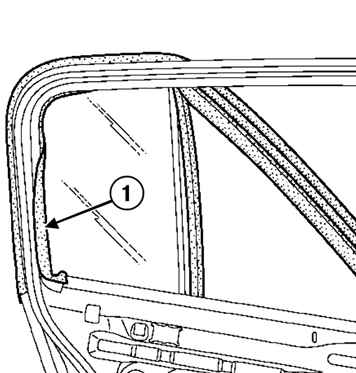

Рис. 8.77. Закрепление внутренней поверхности уплотнителя: 1 – уплотнитель

Закрепите внутреннюю поверхность уплотнителя (рис. 8.77).

Вставьте уплотнитель в угол и заведите его за панель двери.

Установка остальных компонентов производится в порядке, обратном снятию.
