8.9.3. Снятие и установка радиатора отопителя

Отсоедините провода от клемм аккумуляторной батареи, начиная с минусовой клеммы.

Пережмите зажимами шланги отопителя на выходе из щита передка в моторный отсек.

Отсоедините крышку люка доступа к нижнему кожуху.

Снимите боковой щиток приборной панели, отжав пружинные защелки.

Снимите колодку проводов с панели управления корректора фар.

ПРИМЕЧАНИЕ На автомобилях с системой отопления или климатической установкой с ручным управлением установите переключатель температуры воздуха в п оложение, соответствующее минимальной температуре подаваемого в салон воздуха (поверните переключатель в крайнее левое положение). Это позволит максимально поднять вверх расположенный над радиатором отопителя рычаг управления.

Снимите крышку.

Отсоедините воздуховод.

Согните воздуховод вниз.

Снимите передний воздуховод распределения воздушных потоков.

Отведите в сторону жгут проводов, закрепленный на усилительном щитке балки приборной панели.

Снимите нижнюю часть кожуха, закрывающую усилительный щиток балки приборной панели и частично коврик.

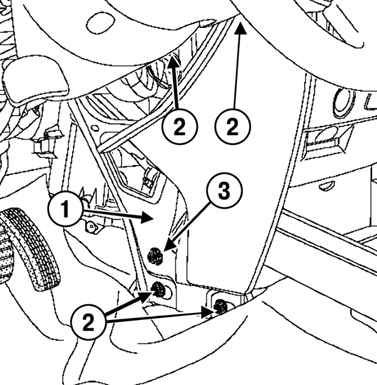

Рис. 8.141. Снятие усилительного щитка балки прибороной панели: 1 – усилительный щиток балки; 2 – болт крепления упругой соединительной вставки между блоком и усилительным щитком балки приборной панели; 3 – болты крепления усилительного щитка балки приборной панели

Ослабьте затяжку болта крепления упругой соединительной вставки между блоком и усилительным щитком балки приборной панели (рис. 8.141).

Снимите четыре болта крепления усилительного щитка балки приборной панели.

Снимите усилительный щиток балки, сдвинув его к передку автомобиля.

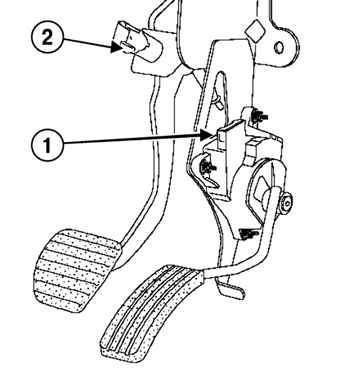

Рис. 8.142. Снятие колодки проводов и выключателя стоп-сигналов с педали акселератора: 1 – колодка проводов; 2 – выключатель стоп-сигнала

Снимите колодку проводов с узла педали акселератора и выключатель стоп-сигнала (рис. 8.142).

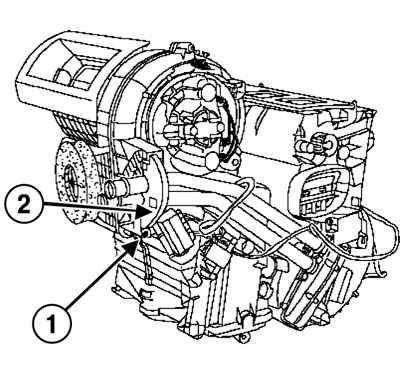

Рис. 8.143. Снятие фланеца трубопроводов радиатора отопителя салона: 1 – болт фланца; 2 – фланец трубопроводов

Снимите болт фланца трубопроводов радиатора отопителя салона и извлеките фланец трубопроводов радиатора отопителя салона (рис. 8.143).

ПРИМЕЧАНИЕ Разблокируйте фланец, затем поднимите его, чтобы извлечь из воздухораспределительного блока.

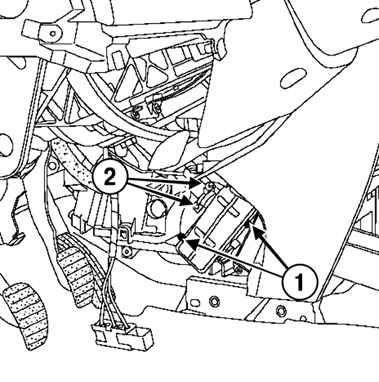

Рис. 8.144. Снятие креплений радиатора отопителя: 1 – болт крепления радиатора отопителя; 2 – болты крепления хомутов соединений радиатора отопителя

Открутите два болта крепления радиатора отопителя и два болта крепления хомутов соединений радиатора отопителя (рис. 8.144).

Подставьте емкость для сбора вылившейся охлаждающей жидкости.

Отодвиньте радиатор отопителя с трубопроводами.

Сместите хомуты трубопроводов радиатора отопителя.

Снимите трубопроводы радиатора отопителя, вытянув их к передней части автомобиля и радиатор отопителя.

При замене радиатора обязательно замените уплотнительные прокладки.

Установка производится в порядке, обратном снятию.

Восстановите первоначальную форму воздуховода, действуя через выходные отверстия и выпрямляя изгибы, нажимая перпендикулярно сгибу.

Затяните требуемым моментом:

– болты крепления усилителя балки (210 Н·м);

– болт крепления упругой соединительной вставки (2 Н·м).

Заправьте жидкостью систему охлаждения.

Удалите воздух из системы охлаждения двигателя.

Проверьте герметичность системы охлаждения с помощью приспособления (Ms. 554-07).
