16.19. Переключатели

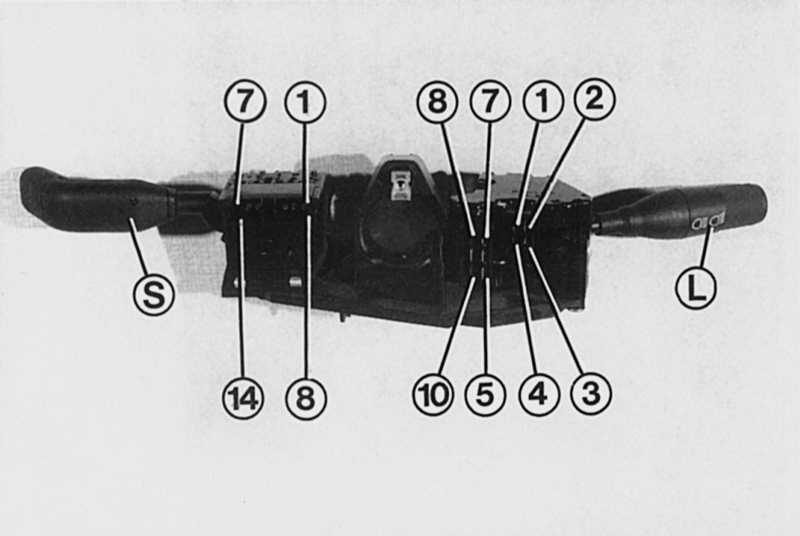

Переключатели на комбинированном рычаге для включения света и указателей поворота (L), стеклоочистители переднего и заднего стекол (S) могут быть по отдельности заменены или отремонтированы.

Разводка контактов в переключателе стеклоочистителя: 1 — «+» — стеклоочиститель переднего стекла; 2 — высокая скорость; 3 — низкая скорость; 4 — свободно; 5 — интервал спереди (медленно); 6 — интервал спереди; 7 — конечное положение стеклоочистителя переднего стекла; 8 — стеклоочиститель заднего стекла; 9 — конечное положение стеклоочистителя заднего стекла; 10 — «+» — задний стеклоомыватель; 11 — насос стеклоомывателя переднего стекла; 12 — насос стеклоомывателя заднего стекла; 13 — бортовой компьютер; 14 — контрольная лампа системы впрыска.

Разводка контактов в переключателе света и указателе поворотов: 1 — ближний свет; 2 — габариты; 3 — «+» — ток длительной нагрузки; 4 — дальний свет фар; 5 — указатели поворота справа; 6 — световое реле; 7 — указатели поворота слева; 8 — «+» — ток длительной нагрузки; 9 — задняя противотуманная фара; 10 — «+» — сирена звукового сигнала.

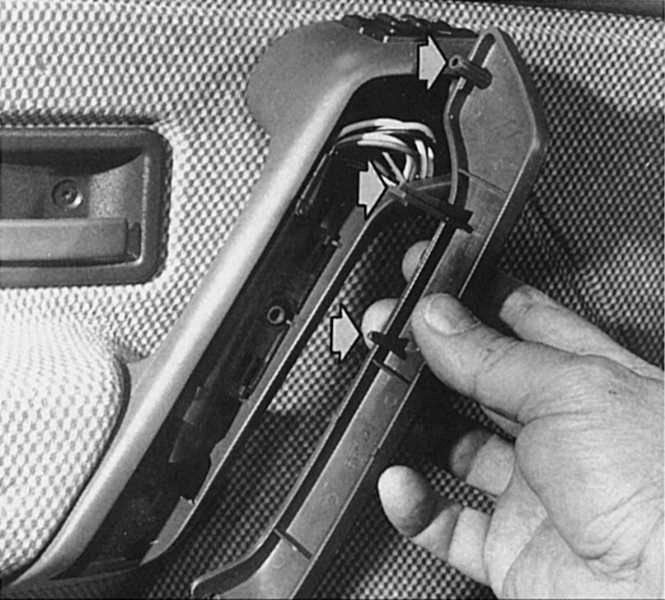

Чтобы добраться до кнопочных переключателей электрических стеклоподъемников, необходимо снять облицовку внутренней ручки двери. Затем переключатель можно будет легко выдавить вверх из гнезда. При установке облицовки ручки двери наденьте ее сначала только снизу, а затем вставьте направляющие (показаны стрелками) и надавите на нее.

Чтобы использовать различные потребители тока, Renault 19 в зависимости от варианта оснащения оборудован определенным количеством различных типов переключателя. Мы различаем многофункциональные рычажные переключатели слева и справа от рулевой колонки, кнопочные выключатели (система аварийной световой сигнализации, обогрев заднего стекла, задний противотуманный фонарь, противотуманные фары, центральный замок, электрические стеклоподъемники и т. д.) и поворотный переключатель для вентилятора салона.

Кнопочные выключатели

• Кнопочные выключатели находятся на Renault 19 справа, рядом с рулевым колесом, ниже радио. Если Renault 19 оборудован кнопочными выключателями центрального замка и стеклоподъемников, то они дополнительно дублируются еще и на внутренних ручках двери.
• При нажатии на выключатель его подвижная часть опускается и замыкает электрическую цепь.

Снятие кнопочных переключателей

Установка дополнительных переключателей

Если дополнительно устанавливаются, например, противотуманные фары, то мы обязательно рекомендуем устанавливать оригинальный выключатель с соответствующим разъемом.

Поворотный переключатель

Единственный поворотный переключатель в Renault 19 установлен для управления вентилятором салона. Все работы по обслуживанию и ремонту вентилятора и его переключателя Вы найдете в главе «Отопление и вентиляция».

Рычажные переключатели

Несмотря на то что они являются наиболее часто используемыми, в Renault 19 обычно с ними не возникает проблем. Оба комбинированных переключателя представляют собой единый узел переключателей. Корпус переключателя может быть открыт при возникновении неисправностей только опытными автолюбителями. Для установления неисправности в рычажных переключателях достаточно разобрать верхнюю и нижнюю облицовку рулевой стойки.

Снятие рычажных переключателей
