16.25. Двигатель стеклоочистителя

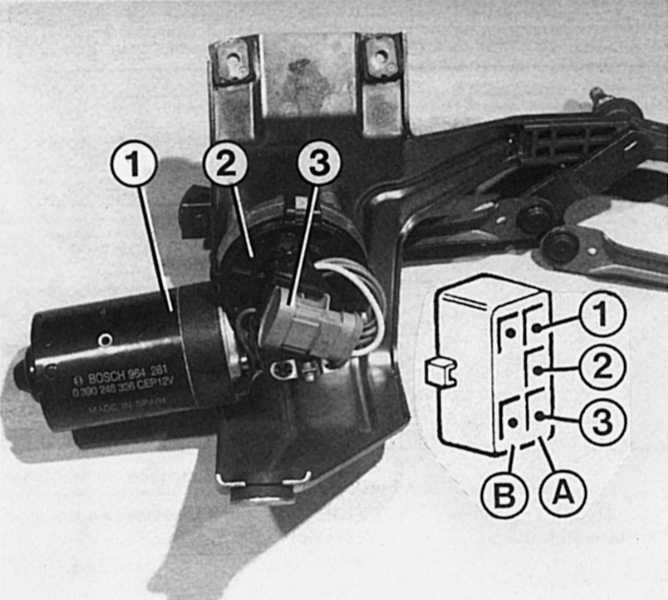

На снятом двигателе стеклоочистителя лобового стекла (1) Вы можете увидеть на обратной стороне кривошипного привода (2) цвета провода разводки контактов (3). На схеме справа внизу обозначены

1A — «+» — Электрический ток для конечного положения стеклоочистителя;
1 B — масса;
2 A — высокая скорость работы стеклоочистителя;

3 A — низкая скорость работы стеклоочистителя;
3 B — конечное положение стеклоочистителя.

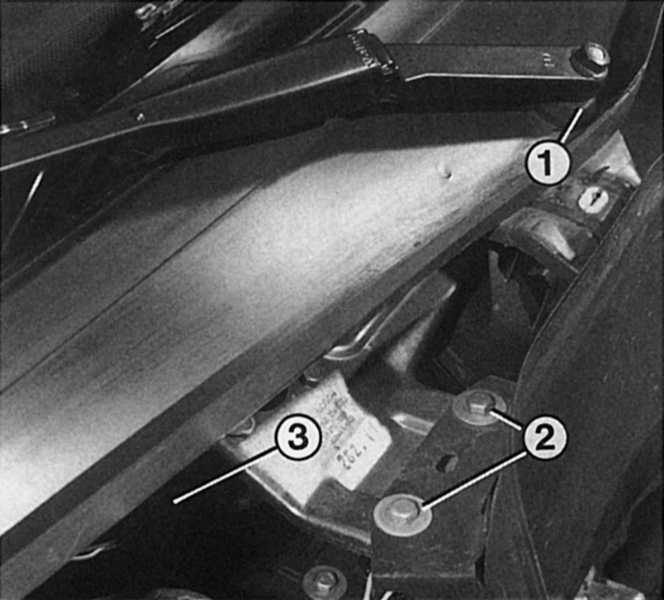

После снятия решетки обтекателя можно добраться до болтов крепления всех тяг и рычагов привода стеклоочистителя с двигателем в держателе. Двигатель закреплен тремя винтами «2» и более скрытым «3». Перед этим следует снять обе оси рычага щетки стеклоочистителя (1). Перед снятием кривошипа привода двигателя Вам следует пометить его исходное положение. В исходном положении кривошип расположен под углом 90° относительно края держателя.

Клеммы провода в двигателе стеклоочистителя имеют следующее значение:

  • Клемма 1 (белый провод) подает напряжение для второй скорости стеклоочистителя.
  • Клемма 2 (черный провод) связан с массой.
  • Клемма 3 (красный провод) останавливает двигатель стеклоочистителя после отключения при возвратном движении в конечном положении, то двигатель получает через скользящий контакт клеммы 3 напряжение (плюсовой электрический ток), до тех пор пока стеклоочистители не окажутся в конечном положении.
  • Клемма 4 (белый кабель) подает напряжение для первой скорости работы стеклоочистителя.
  • Клемма 5 (оранжево-зеленый кабель) поставляет плюсовой электрический ток для окончательного отключения стеклоочистителя.

 Рекомендация: при включенном зажигании щетки стеклоочистителя не должны быть блокированы в промежуточном положении, например, снегом или потому что они примерзли. В этом случае клемма 3 будет беспрерывно подавать напряжение. Так как двигатель стеклоочистителя не может вращаться с заклиненными щетками, то он через некоторое время сгорит. В таком случае освободите щетки стеклоочистителя, чтобы они могли встать в конечное положение.

Снятие двигателя и системы тяг стеклоочистителя

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Установите стеклоочистители в конечное положение.
  2. Снимите оба рычага щеток стеклоочистителя.
  3. Снимите уплотнение передней стенки в моторном отсеке.
  4. Выкрутите соединительный болт (SW 7) обеих половин кожуха обтекателя.
  5. Приподнимите кожух обтекателя спереди и снимите его.
  6. Отсоедините аккумуляторную батарею.
  7. Отпустите оси рычага щетки стеклоочистителя (SW 22).
  8. Открутите 3 болта крепления (SW 10) всего механизма стеклоочистителя.
  9. Отсоедините разъем и снимите механизм стеклоочистителя вместе с двигателем.

Снятие системы тяг и рычагов стеклоочистителя

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите с кузова кожух отвода воды.
  2. Снимите тяги и рычаги привода стеклоочистителя с кривошипа двигателя и кривошипов рычагов щеток стеклоочистителя. Для этого проверните немного стопорную крышку и с помощью отвертки, а еще лучше подходящим ключом сдвиньте со сферической головки.
  3. Перед установкой проверьте сферические головки на износ.
  4. Смажьте шарниры и напрессуйте подходящей головкой ключа на сферическую головку соответствующих кривошипов.

Снятие двигателя стеклоочистителя

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите механизм стеклоочистителя вместе с двигателем, как уже было описано.
  2. Разберите тяги и рычаги привода стеклоочистителя.
  3. Открутите гайку от приводного вала двигателя стеклоочистителя и снимите кривошип привода с конуса вала. Пометьте заранее положение кривошипа.
  4. Открутите двигатель стеклоочистителя от крепления (3 болта).
  5. При установке обратите внимание на правильное положение кривошипа двигателя относительно вала двигателя.
  6. Включите зажигание и проверьте положение щеток стеклоочистителя при окончательном отключении. Кривошип двигателя стеклоочистителя должен установиться почти горизонтально влево (по направлению движения).
  7. При необходимости снимите кривошип с двигателя и, установив, как нужно, снова закрутите его.

Работа стеклоочистителя с интервалами

Renault 19 оборудован устройством, позволяющим стеклоочистителю работать с интервалами, которое прерывает, примерно, на 5 секунд движение стеклоочистителя.

Прерывистое включение работает следующим образом: трехступенчатый переключатель рычага имеет дополнительную клемму A6, которая дает электрический ток в соответствующую клемму реле прерывистого включения в коробке предохранителей (бежевый провод). При сигнале «интервал» двигатель стеклоочистителя получает импульс тока от реле прерывистого включения через клемму 4 и от соответствующей клеммы выключателя тока стеклоочистителя приводит его в движение.

Устранение неисправностей

Стеклоочиститель

 Неисправность
Причина
Устранение неисправности
A. Стеклоочиститель не работает. 1. Неисправен плавкий предохранитель.
2. Неисправно реле интервала.
3. Ослаб кривошип привода стеклоочистителя.
4. Неисправна проводка к переключателю стеклоочистителя.
5. Неисправна проводка к двигателю стеклоочистителя.
6. Перегорел двигатель стеклоочистителя.
Замените.
Замените реле для проверки.
Затяните.
Проверьте проводку.

Проверьте проводку.

Замените.

B. Стеклоочиститель не работает на первой скорости. 1. Неисправна клемма 4 двигателя стеклоочистителя.
2. Неисправны клеммы А3/А5 в переключателе.

Замените двигатель.
Замените переключатель.

C. Стеклоочиститель не работает на второй скорости. 1. Неисправен провод клемм А2 от стеклоочистителя к мотору.
2. Неисправны клеммы А2/А5 в переключателе стеклоочистителя.
3. Неисправна клемма 1 двигателя стеклоочистителя.

Проверьте провод.
Замените переключатель.
Замените двигатель.

D. Стеклоочистители работают только на второй скорости. Перебит провод клемм А3 от переключателя стеклоочистителя к двигателю стеклоочистителя. Проверьте провод.
E. Стеклоочиститель не возвращается в прежнее положение. 1. Перебит провод клемм А5 между стеклоочистителем и двигателем стеклоочистителя.
2. Неисправен двигатель стеклоочистителя.

Проверьте провод.

Проконтролируйте с помощью проверочной лампы: между клеммой А1 и массой лампа должна гореть постоянно. Между клеммой А5 и массой лампа должна гаснуть незадолго до достижения конечного положения стеклоочистителя. При проверке между клеммой 5 (двигатель стеклоочистителя) и «плюсом» аккумуляторной батареи лампа должна загораться незадолго до достижения конечного положения стеклоочистителя. Если это не так, замените двигатель стеклоочистителя.

F. Стеклоочиститель не работает с интервалами. 1. Неисправно реле интервалов.
2. Перебит провод клеммы А6 между переключателем стеклоочистителя и двигателем стеклоочистителя.
3. Неисправен контакт А6 в переключателе стеклоочистителя.

Замените.
Проверьте провод.
Замените переключатель.

G. Невозможно выключить работу стеклоочистителя с интервалами. 1. Смотри Е 1.
2. Смотри F 1.
3. Не прерывается контакт А5 или А6 в переключателе стеклоочистителя.
4. Неисправно реле.

Замените переключатель.
Замените.

Н. Стеклоочиститель после выключения не остается или остается на короткое время в конечном положении. Недостаточно хороший контакт в скользящем контакте в двигателе стеклоочистителя. Открутите корпус двигателя стеклоочистителя, зачистите контакты. При необходимости замените двигатель стеклоочистителя.
