7.15. Система впрыска дизеля

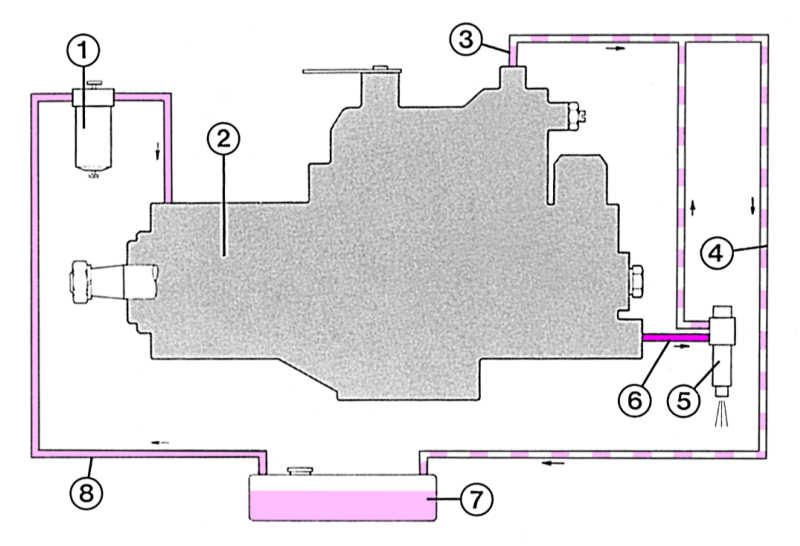

На рисунке схематически показано движение топлива в системе впрыска дизеля: от бака (7) топливо через подающий трубопровод (8) попадает в топливный фильтр (1). Очищенное дизельное топливо всасывается затем в топливный насос высокого давления (ТНВД) (2). Излишек отводится через тонкое отводное отверстие (3) в отводной трубопровод (4). Через топливный трубопровод высокого давления (6) топливо под высоким давлением попадает в форсунку (5). Небольшое количество топлива, которое не проходит через иглу распылителя и не впрыскивается, возвращается через отводной трубопровод назад в бак.

Распылитель высокого давления

Подача топлива

Удаление воздуха из системы питания

Опустошенный до дна бак был раньше настоящим кошмаром для владельца автомобиля с дизельным двигателем. Причина: если опорожнялись всасывающие трубопроводы системы впрыска, то насосу было очень тяжело заново всасывать топливо и подавать его к форсункам.

Для владельца дизельного Renault пустой бак уже не является большой бедой, так как его топливный насос высокого давления (ТНВД) является самовсасывающим. Необходимо иметь хорошую аккумуляторную батарею и крутить стартером двигатель до тех пор, пока не накачается дизельное топливо.

Так как при пустом баке топливный фильтр также остается без топлива, то необходимо после заправки накачать топливо с помощью расположенного сверху на топливном фильтре топливоподкачивающего насоса, до тех пор, пока не перестанут выходить воздушные пузыри. Затем запустить двигатель.

Рекомендации: упомянутая выше заглушка на последней форсунке может быть негерметична, что влечет за собой утечку топлива и нарушения в работе двигателя. Проверьте, вытекает ли оттуда на работающем двигателе топливо или вообще бьет струей. Неисправную заглушку замените. Полые болты подающего и отводного трубопроводов нельзя менять местами на топливном насосе высокого давления. Это может произойти, например, если Вы хотите заменить топливные трубопроводы. Оба болта имеют одинаковую резьбу, но отличаются диаметрами отверстий. Полый болт с меньшим внутренним диаметром относится к отводу топлива. На его головке написано «OUT». Перестановка болтов приводит к перегреву насоса и к нарушениям в работе двигателя.
