13.1.10. Снятие, установка, разборка и сборка передней двери и её компонентов

Ниже рассматривается водительская дверь; снятие и установка правой двери производится аналогично.

Снятие, установка и регулировка двери

 ПОРЯДОК ВЫПОЛНЕНИЯ

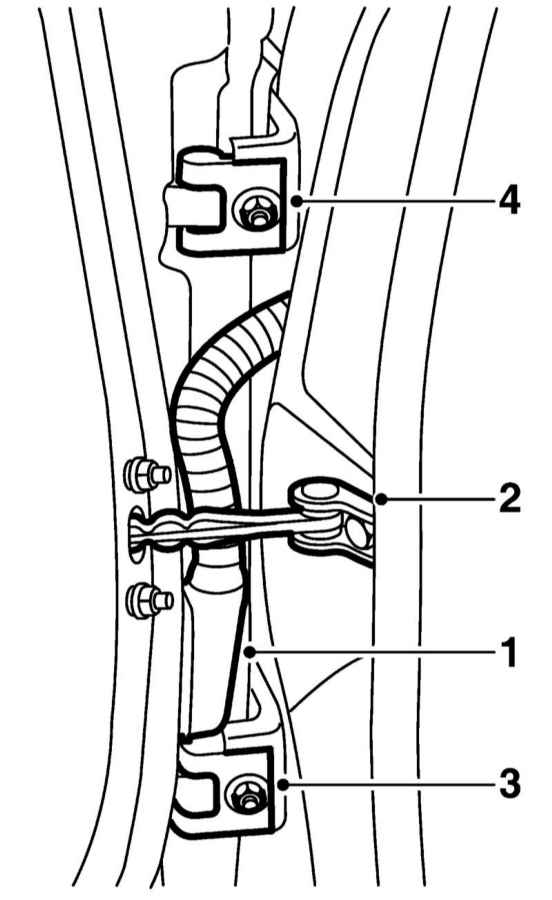

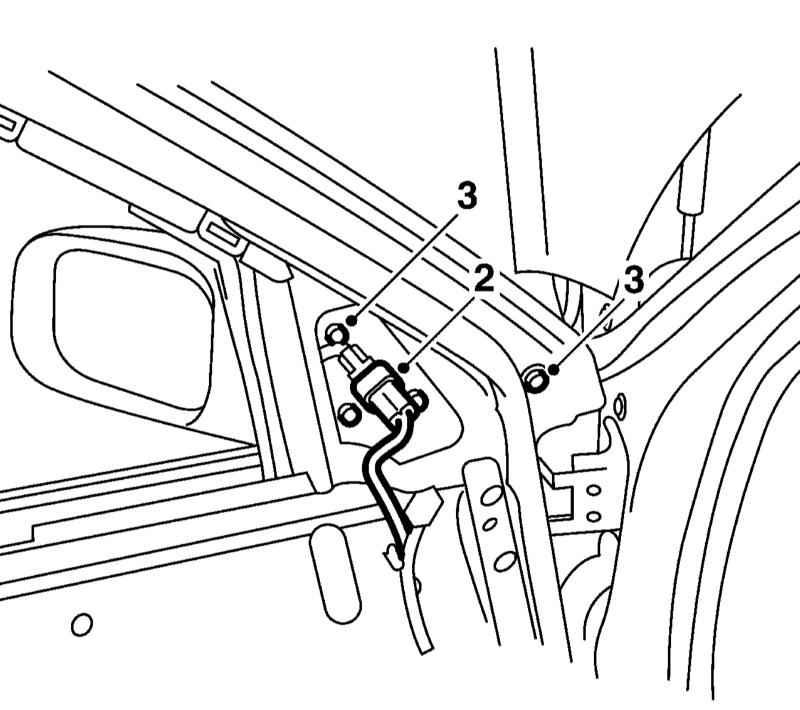

  1. Разъедините разъём (1) электропроводки двери и снимите со стойки A ограничитель (2) хода двери.
  1. Отдайте сначала нижнюю гайку (3) нижней петли, а затем, удерживая дверь, гайку (4) верхней петли.
  2. Снимите дверь с петель.
  3. Установка производится в обратном порядке. После установки отрегулируйте положение двери относительно кузова.

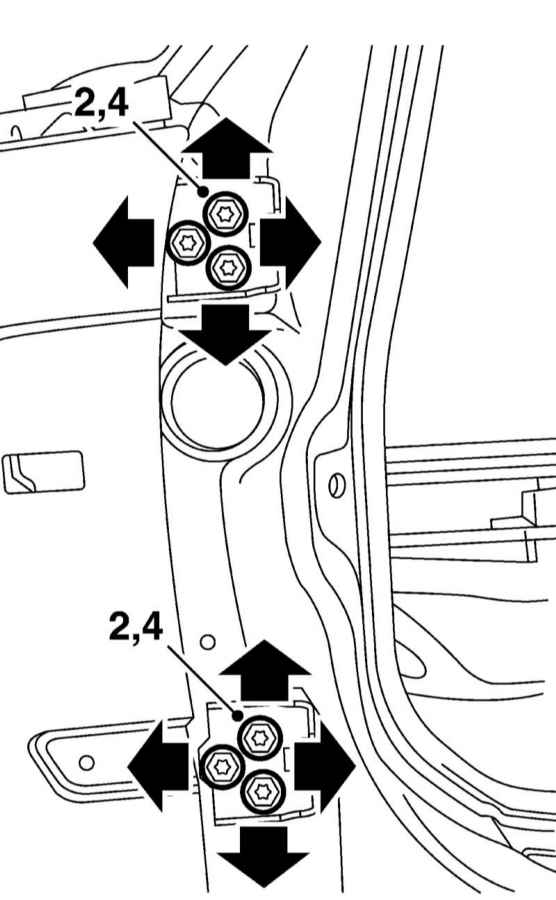

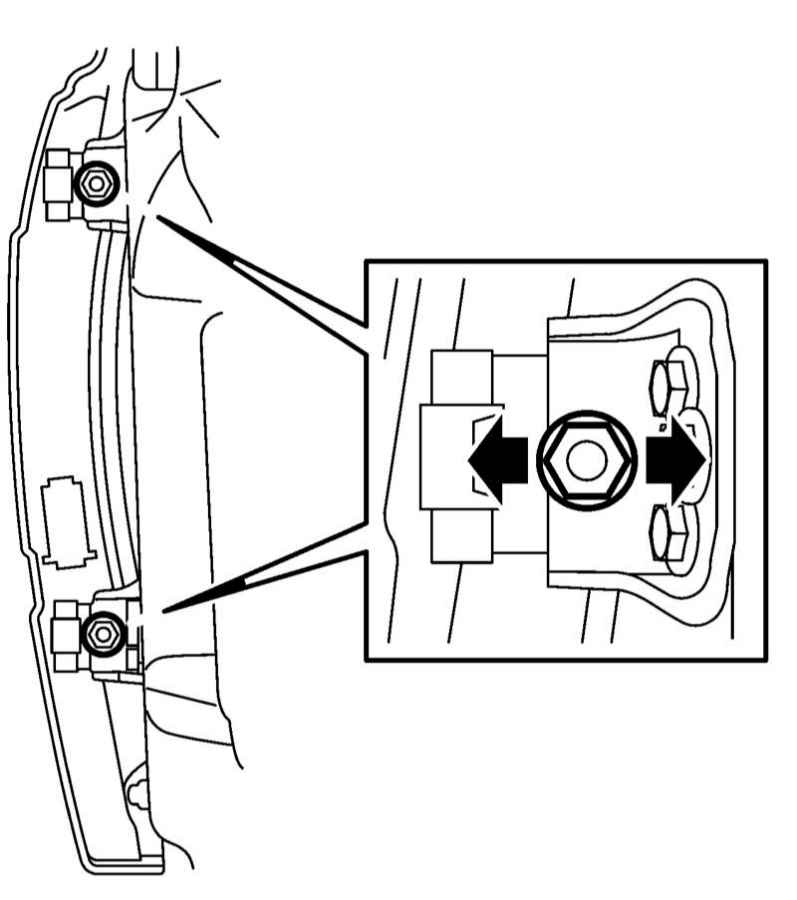

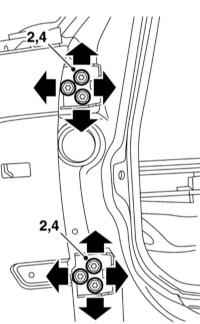

  1. Для регулировки положения двери в продольной плоскости автомобиля при снятий двери слегка выверните болты крепления петель к кузову, установите дверь и отрегулируйте её положение. Затем снимите дверь и затяните болты крепления петель к кузову.

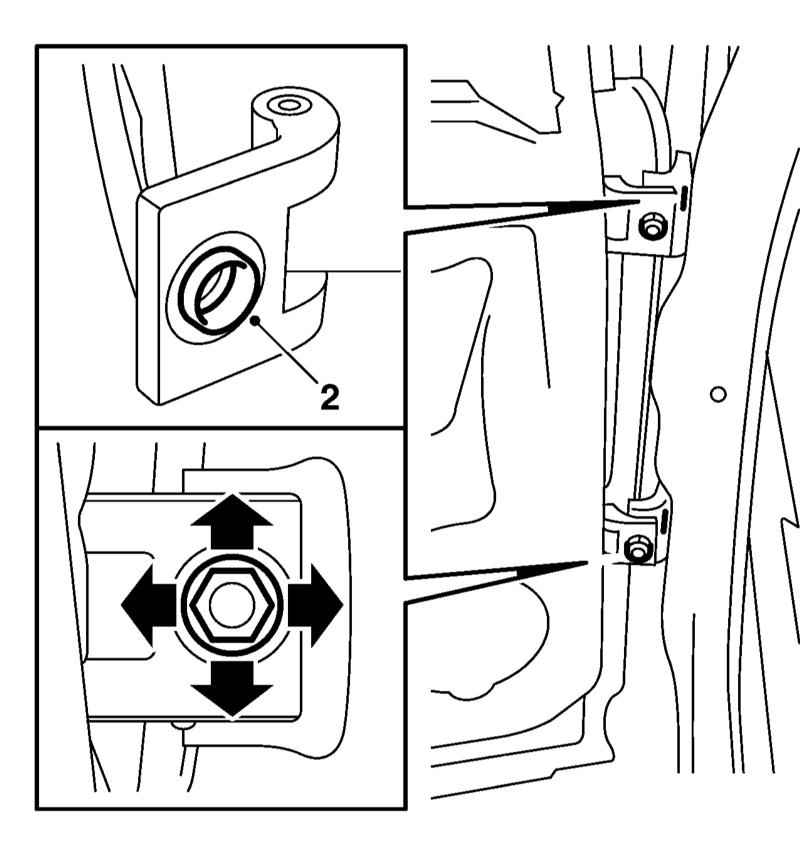

  1. Для регулировки положения двери в поперечной плоскости автомобиля при снятий двери слегка отдайте гайки крепления петель к кузову, установите дверь и отрегулируйте её положение. Затем снимите дверь и затяните гайки.
  1. При необходимости небольшой регулировки положения двери вверх-вниз и внуть-наружу при открытой двери отдайте гайку, выбейте втулку, затяните гайку и отрегулируйте положение двери.

Внутренняя отделка дверей

Приведённое ниже описание для водительской двери годится для всех боковых дверей.


 ПОРЯДОК ВЫПОЛНЕНИЯ

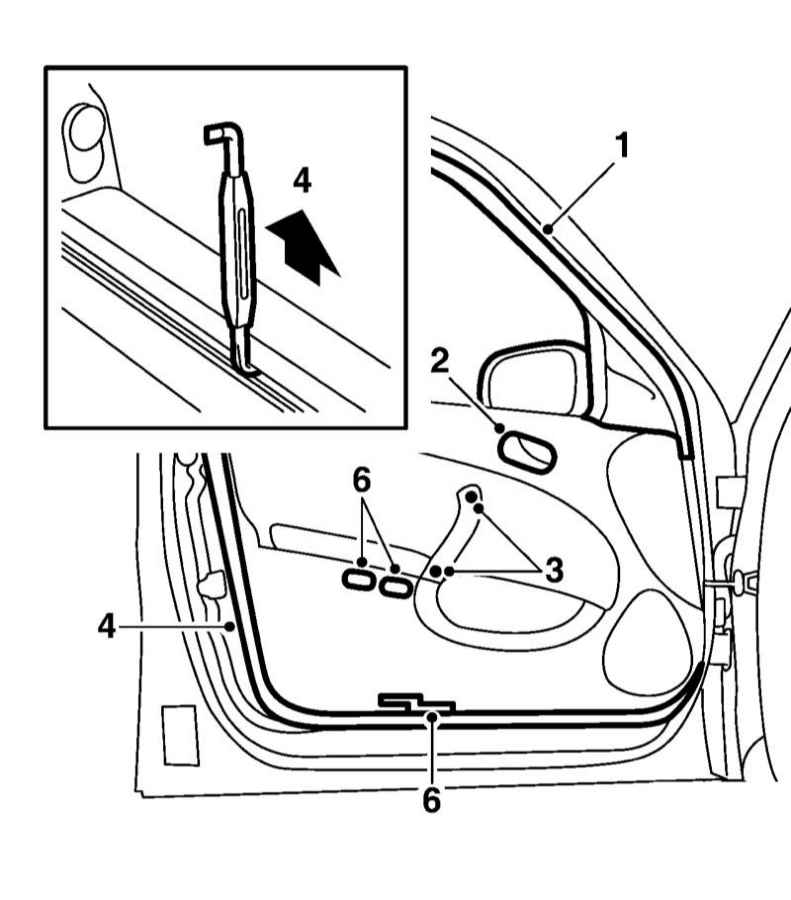

  1. Снимите полосу (1) на внутренней стороне рамы двери. На водительской двери разъедините разъём блока регулировки наружных зеркал.
  1. Снимите ручку (2) отпирания замка двери и ручку открывания двери (3).
  2. Снимите с фиксаторов по периметру двери панель её отделки (4) и снимите её с кнопки замка.
  3. Снимите с отделки лампу и разъедините разъём все разъёмы (6).
  4. Установка производится в обратном порядке.

Замена наружного зеркала заднего вида, его разборка и сборка

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите полосу (1) на внутренней стороне рамы двери и разъедините разъём (2) зеркала.
  1. Выверните 4 винта крепления зеркала (3) и снимите его с двери, потянув назад.

Не уроните винты внутрь двери.

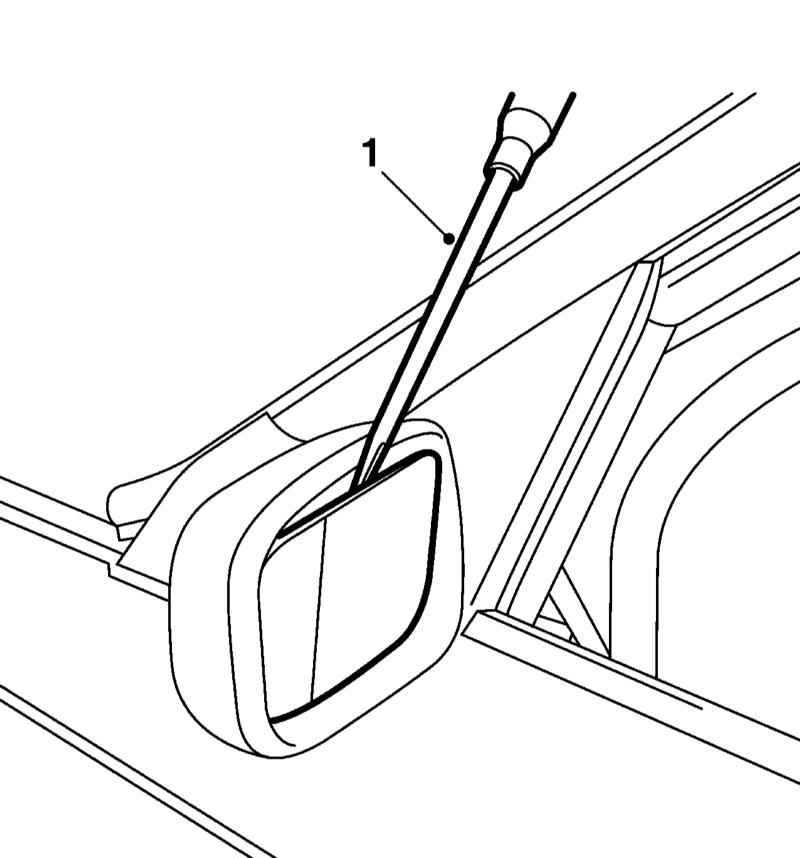

  1. Для снятия стекла зеркала отожмите его отвёрткой от фиксатора и отсоедините от него электропроводку обогрева/

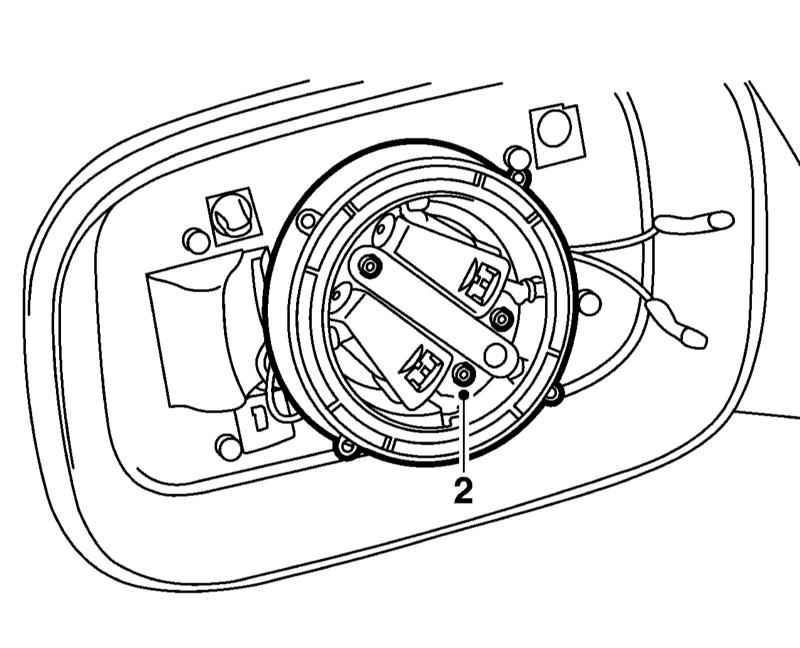

  1. Для снятия э/мотора регулировки положения зеркала снимите стекло зеркала, выверните 3 винта и разъедините разъём э/мотора.
  1. Сборка и установка зеркала производятся в обратном порядке.

Стекло и стеклоподъёмник

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите внутреннюю отделку двери и влагозащитный экран.
  2. При снятии стекла слегка отдайте винты крепления зеркала и снимите наружное уплотнение, вывернув винт на его задней части.

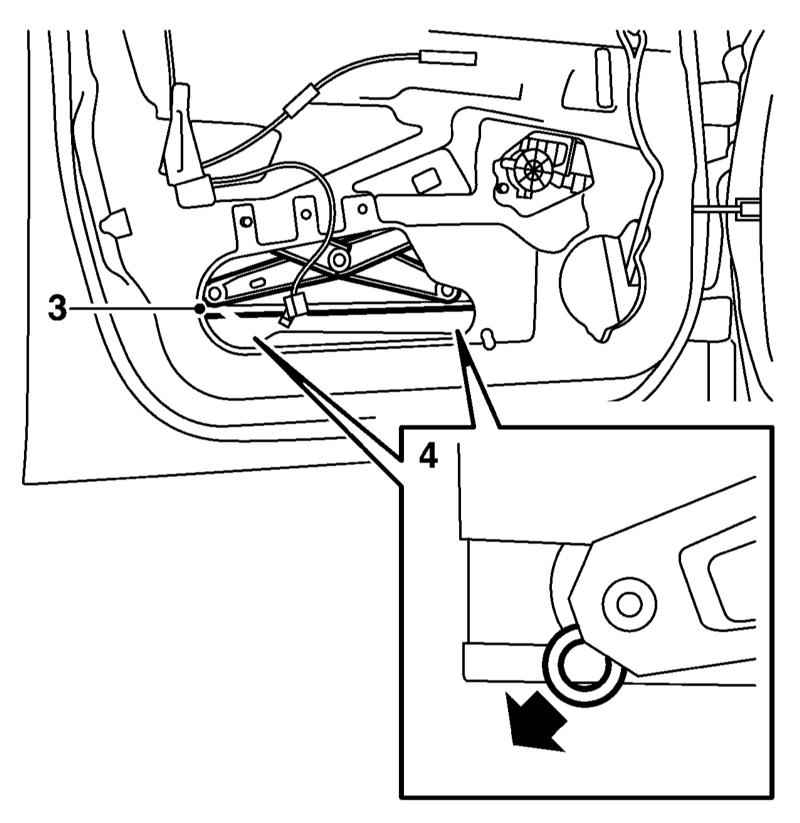

  1. Опустите стекло так, чтобы его держатель был виден вверху большого нижнего отверстия (3).
  1. Отсоедините рычаги стеклоподъёмника от роликов нижней направляющей, вынув зажимы и поддев рычаги широкой отвёрткой.

Чтобы не погнуть рычаг вставляйте отвёртку между рычагом и направляющей, ближе к шарниру.

  1. Если требуется замена стекла, извлеките его из двери наружу за задний край.
  2. Закрепите стекло на раме при помощи полос липкой ленты.

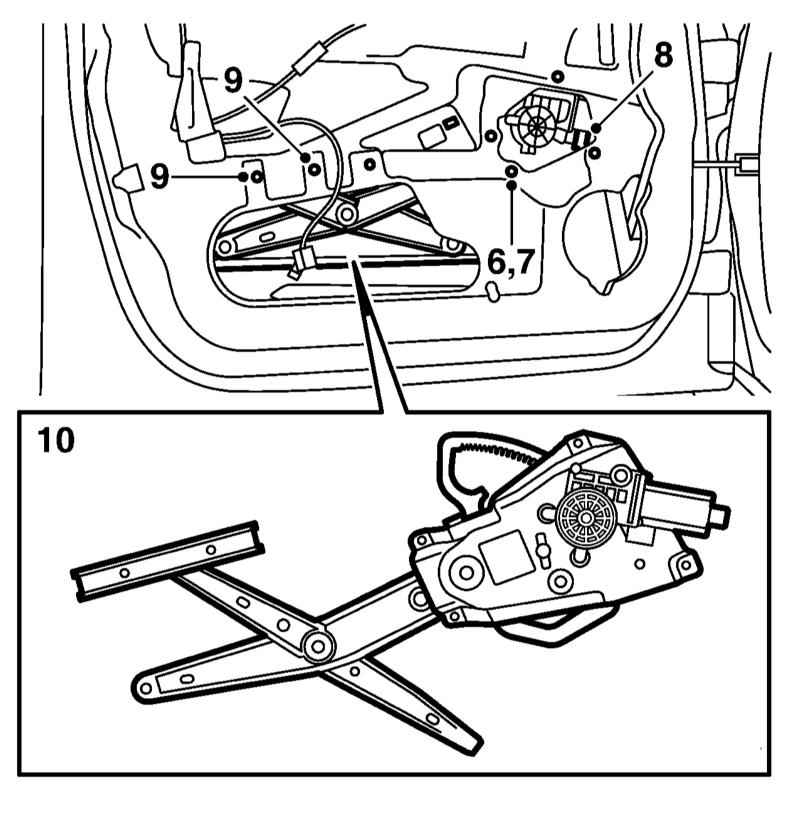

  1. Выпрессуйте центральные части заклёпок крепления стеклоподъёмника к двери и высверлите заклёпки (6,7).
  1. Разъедините разъём (8) и выверните два винта (9) крепления направляющей.
  2. Извлеките стеклоподъёмник из двери через большое отверстие.
  3. Установка производится в обратном порядке. Смажьте ролики и направляющие.

Наружная ручка и замок

Для снятия ручки предварительно потребуется снять замок.


 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Опустите окно,   откройте дверь и снимите полосу вокруг рамы двери.
  2. Снимите внутреннюю отделку двери и влагозащитный экран.
  3. Слегка отдайте винты крепления зеркала и снимите наружное уплотнение, вывернув винт на его задней части.
  4. Опустите стекло так, чтобы его держатель был виден вверху большого нижнего отверстия (3).
  5. Отсоедините рычаги стеклоподъёмника от роликов нижней направляющей, вынув зажимы и поддев рычаги широкой отвёрткой.

Чтобы не погнуть рычаг вставляйте отвёртку между рычагом и направляющей, ближе к шарниру.

  1. Извлеките стекло из двери наружу за его задний край.

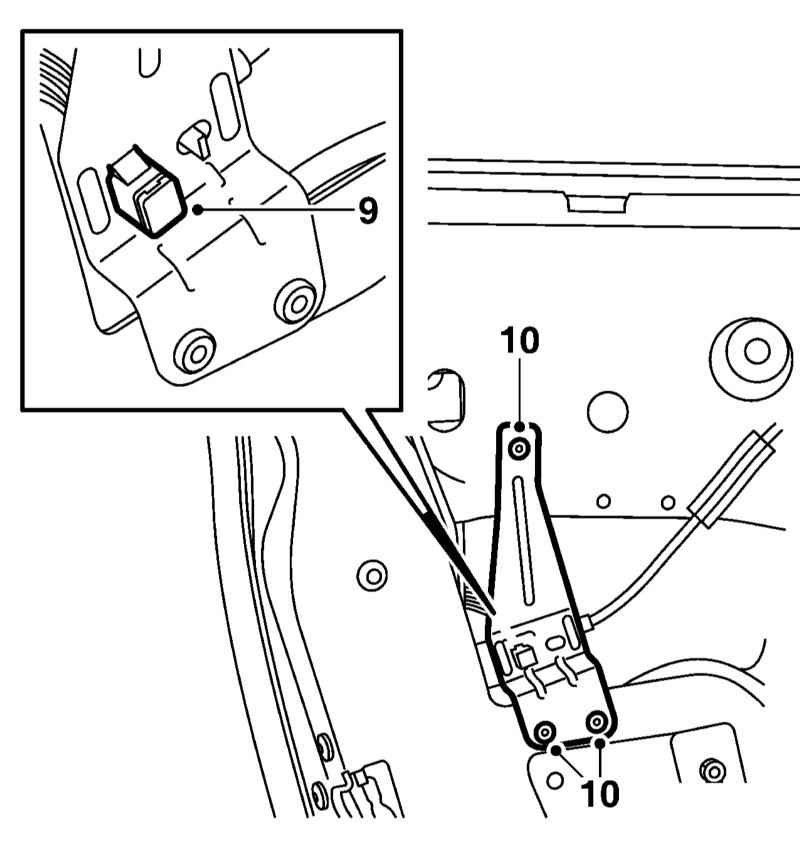

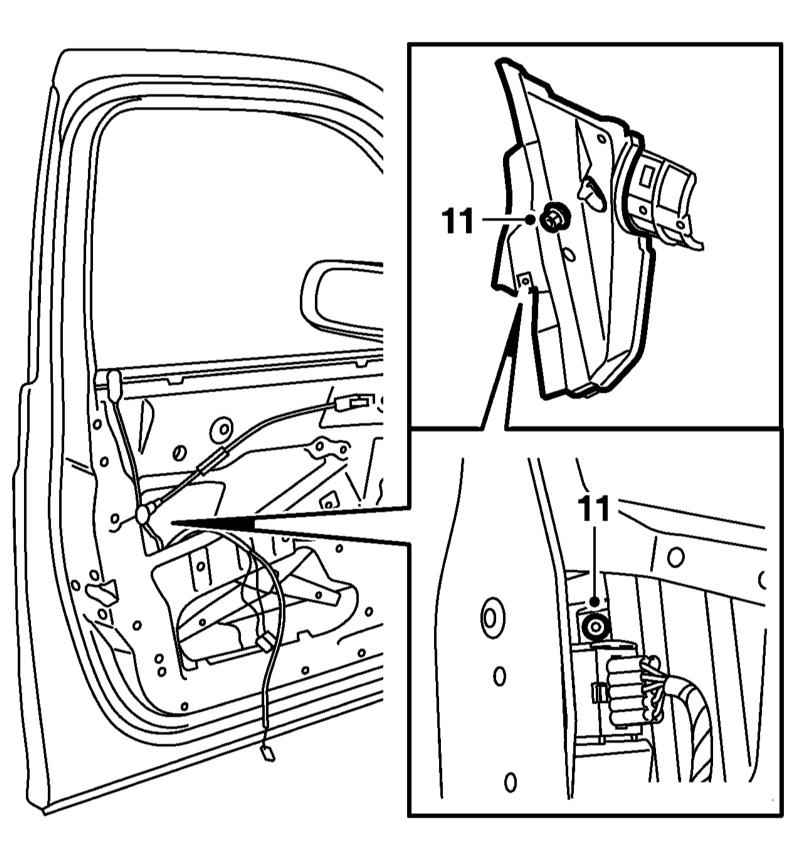

  1. Выпрессуйте центральные части заклёпок крепления металлической пластины и снимите с пластины электропроводку (9). Затем высверлите заклёпки (10), снимите пластину и отцепите электропроводку от замка.
  1. Ослабьте крепёж защиты замка, вывернув заднюю гайку ручки и защиты и винт защиты.

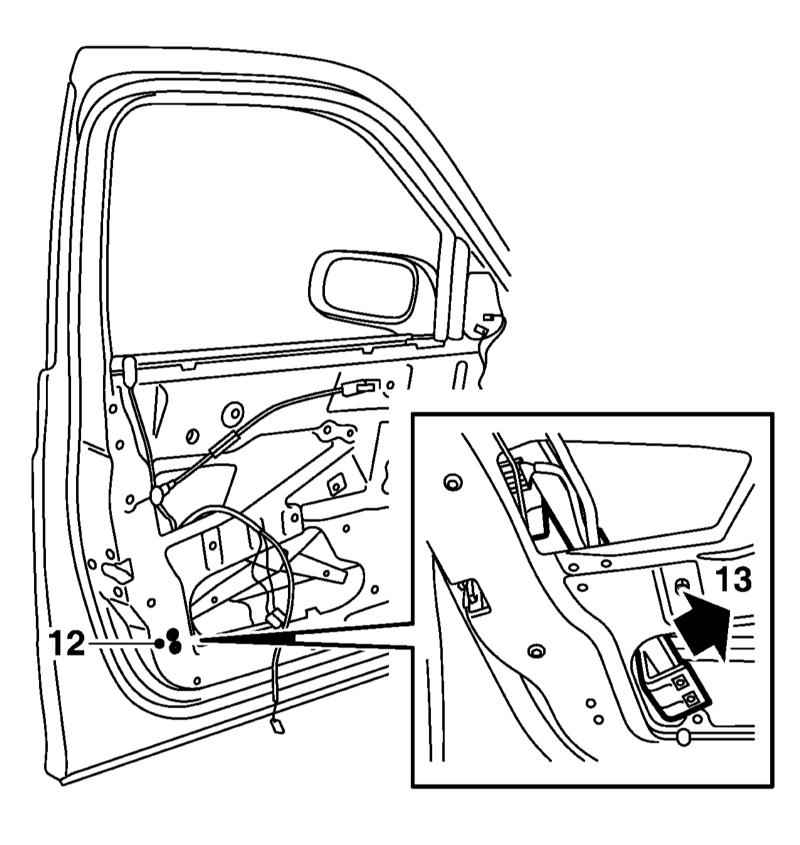

  1. Ослабьте крепёж (12) нижнего края направляющей, потяните направляющую вперёд и снимите защиту замка.

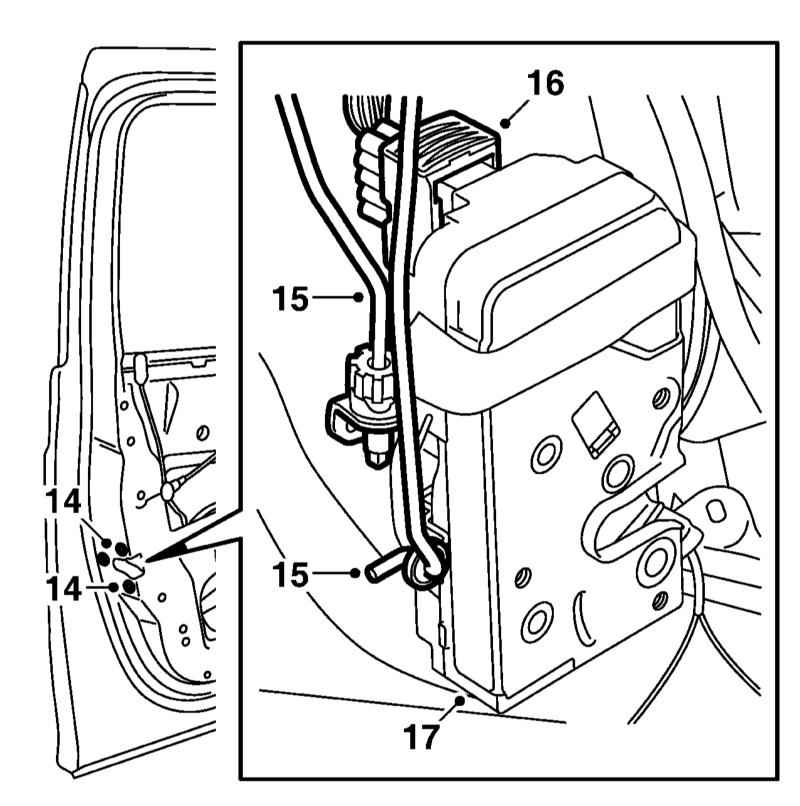

  1. Выверните 3 винта (14) крепления замка к двери и снимите с замка тягу (15), поворачивая замок и одновременно отцепляя тягу между замком и наружной ручкой.
  1. Разъедините разъём (16) и снимите замок (17).

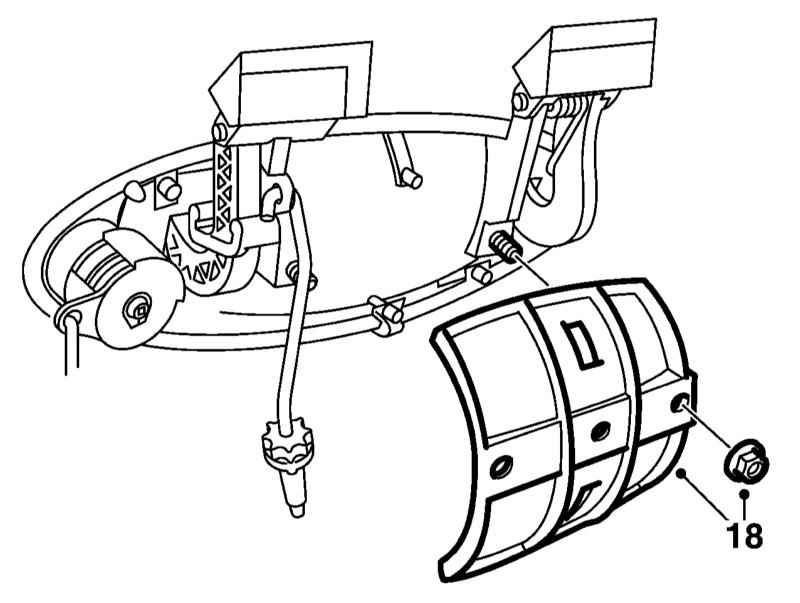

  1. Отдайте переднюю гайку крепления ручки и снимите пластину.
  1. Вставьте ключ в замок, поверните его против часовой стрелки.
  2. Сначала оттяните заднюю часть ручки на столько, чтобы конец тяги вошёл в канавку рычага, а затем вытяните ручку наружу как можно больше.

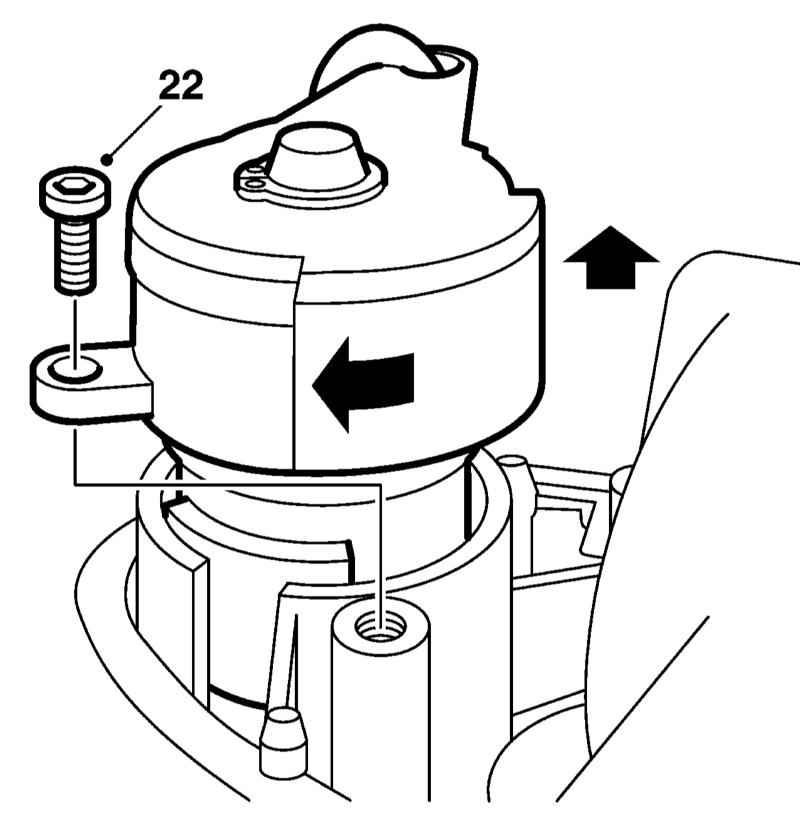

  1. Выверните винт крепления держателя цилиндра замка, поверните держатель по часовой стрелке (смотря с задней стороны ручки) и вытолкните его из ручки.
  1. Окончательно снимите ручку и её уплотнение. При необходимости замените уплотнение.
  2. Установка производится в обратном порядке.
