2.4.2. Бортовой компьютер и помощь при парковке

В зависимости от модели и комплектации автомобиля может устанавливаться многофункциональный дисплей (SID) типа 1 или 2.

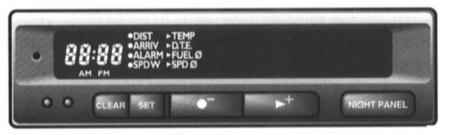

SID 1

SID 2

Дисплей используется также и для отображения информации аудиосистемы.

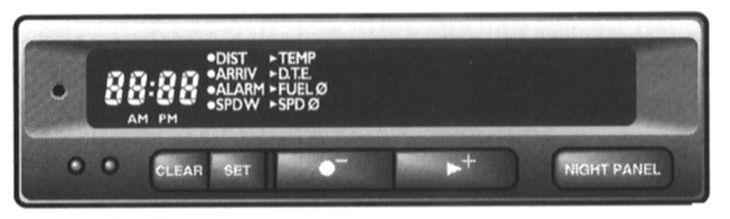

SID 2

При помощи кнопки   можно выбрать одну из следующих функций:

DIST

Расстояние до места назначения/счётчик пройденного пути;

ARRIV

Расчётное время прибытия;

ALARM

Функция будильника;

SPD W

Предупреждение о скорости (звуковой сигнал).

При помощи кнопки   можно выбрать одну из следующих функций:

TEMP

Температура окружающего воздуха;

D.T.E.

Расчётное расстояние, которое можно проехать на оставшемся объёме топлива;

FUEL 0

Средний расход топлива после установки на 0;

SPD 0

Средняя скорость после установки на 0.

Независимо от выбранной функции SID автоматически включает предупреждение о гололёде, если наружная температура составляет от -3 до 3 град (кроме режима «NIGHT PANEL»).

Для сброса значений всех функций, кроме DIST, ALARM и SPD W, нажмите на кнопку «CLEAR» и удерживайте её в течение не менее 4 секунд.

Установка значений функций SPD 0, SPD W, DIST, ARRIV, ALARM

Для установки значений данных функций сначала выберите соответствующую функцию кнопками   или , а затем нажмите и удерживайте кнопку «SET» не менее 1 с (цифры на дисплее должны начать мигать).

При помощи кнопок   или   выставьте нужное значение.

Обнулить значение можно, нажав на кнопку «CLEAR».

В заключение нажмите на кнопку «SET».

При установке нулевого значения функции скорости и будильника эти функции отключаются. Кроме того, значения для этих функций не стираются из памяти при выключении двигателя.

Включённая функция помечается знаком · на дисплее.

Расчёт времени прибытия и средней скорости

Для расчёта времени прибытия установите расстояние до места назначения (DIST) и выберите функцию ARRIV. Время прибытия рассчитывается на основании средней скорости за последние 20 минут движения. При остановке её время добавляется ко времени прибытия. При выборе функции DIST отображается оставшееся расстояние до пункта назначения. Когда расстояние до пункта назначения доходит до нуля, DIST выполняет функцию пройденного пути. В качестве начальной величины для счётчика пройденного пути используется последнее заданное значение функции DIST.

Для расчёта времени прибытия при определённой скорости движения установите расстояние до места назначения (DIST), скорость движения (SPD 0) и выберите функцию ARRIV.

Для расчёта средней скорости (SPD 0), необходимой для прибытия в пункт назначения, удалённый на расстояние (DIST), и в заданное время (ARRIV) действуйте аналогичным образом.

Режим проверки

При запуске двигателя примерно в течение 4 секунд на дисплей выводится надпись «CHECK» («ПРОВЕРКА»). Если сообщение о проверке поступает во время движения, раздаётся звуковой сигнал и на дисплей перед данным сообщением выводится надпись «INFO DISPL». Если имеется несколько сообщений, слева от надписи появляется символ « ». Сообщения появляются в приоритетной последовательности, в зависимости от их важности. Для удаления сообщения с дисплея кратковременно нажмите на кнопку «CLEAR». Ниже приводится список возможных сообщений:

FRONT (REAR/FOG/BRAKE) LIGHT FAILURE

Не работают фары/задние фонари/противотуманные фары/стоп-сигналы

WASHER LIQUID LEVEL LOW

Низкий уровень жидкости стеклоомывателя

FILL COOLANT LIQUID

Долейте ОЖ

REPLACE KEY BATTERY

Замените батарею в ключе

KEY NOT ACCEPTED

Ключ не опознан

SERVICE THEFT ALARM

Обслуживание противоугонной сигнализации

TRANSMISSION OVERHEATING

Перегрев трансмиссии

TIME FOR SERVICE*

Пора на техобслуживание

STOP FOR FUEL

Заправьте топливо

CHECK OIL LEVEL

Проверьте уровень двигательного масла

* Для удаления данного сообщения кратко нажмите на кнопку «CLEAR», а затем нажмите на неё ещё раз и удерживайте не менее 8 секунд, пока на дисплее не появится надпись «SERVICE» и не раздастся звуковой сигнал.

Режим «NIGHT PANEL» («Ночная панель»)

Данный режим предназначен для увеличения комфорта при вождении в тёмное время суток за счёт сокращения объёма информации, выдаваемой водителю – горят только наиболее важные счётчики и индикаторы. Включение и выключение режима производится нажатием на кнопку «NIGHT PANEL».

Единицы измерений и языки

SID может работать на одном из 6 языков (шведский, английский, немецкий, французский, итальянский, испанский) и одним из 4 наборов единиц измерения (метрические, американские и два смешанных набора).

Для входа в режим установки набора единиц измерения и языка одновременно нажмите и удерживайте кнопки «CLEAR» и «SET» в течение 4 с, пока не раздастся звуковой сигнал.

Установите требуемые единицы измерения при помощи кнопок   или   и подтвердите выбор кнопкой «SET». Затем таким же образом выберите требуемый язык и подтвердите выбор.

Установка времени и даты

Время устанавливается двумя небольшими кнопками, расположенными в левой части. Для отображения времени при выключенном зажигании нажмите на одну из кнопок SID, кроме «NIGHT PANEL».

Для установки даты выберите функцию TEMP и удерживайте кнопку «SET» не менее 1 секунды (раздастся звуковой сигнал и на дисплее начнёт мигать год).

Установите текущий год при помощи кнопок   или   и подтвердите выбор кнопкой «SET». Затем таким же образом установите месяц и дату, подтверждая каждый ввод.

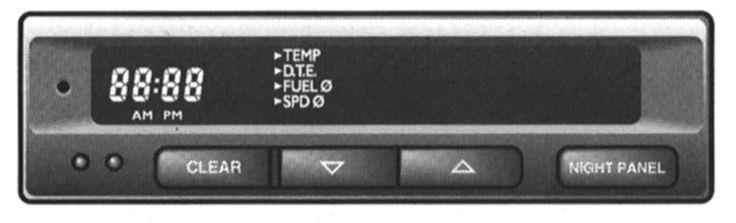

SID 1

При помощи кнопок со стрелками можно выбрать одну из функций (TEMP, D.T.E., FUEL 0, SPD 0). Описание функций приведено выше для SID 2.

Сообщение о гололёде и сообщения о проверках выдаётся аналогично SID 2.

Включение и выключение режима «NIGHT PANEL», а также сброс всех значений производятся аналогично SID 2. Для подтверждения ввода используется кнопка «CLEAR».

Для установки единиц измерения и языка дисплея нажмите одновременно кнопку «CLEAR» и стрелку вверх и удерживайте их в течение 4 с. Далее процедура выполняется аналогично SID 2.

Для установки даты в режиме «TEMP» нажимайте в течение 1 с одновременно кнопку «CLEAR» и стрелку вниз. Далее процедура выполняется аналогично SID 2.

Акустическая помощь при парковке

Устройство обеспечения помощи при парковке устанавливается в качестве дополнительного аксессуара. Помните, что маленькие и/или узкие предметы не всегда могут быть обнаружены системой.

Система содержит 4 ультразвуковых датчика-излучателя, расположенные в заднем бампере, которые регистрируют предметы на расстоянии до 1.8 м позади автомобиля.

Система активируется автоматически при включении заднего хода и при обнаружении предмета выводит на дисплей SID сообщение «PARK ASSIST» совместно с генерацией коротких звуковых сигналов. Сигналы учащаются по мере приближения автомобиля к препятствию и при расстоянии менее 30 см превращаются в сплошной тон. Характер сигналов заметно меняется при расстоянии 90 см – это расстояние наиболее удобно для разгрузки/загрузки багажника.

Систему помощи при парковке можно отключить. Для этого при активированной системе нажмите и удерживайте кнопку «CLEAR» до появления на дисплее сообщения «PARK ASSIST OFF». Таким же образом система включается. Кроме того, система включается всегда при включении зажигания.

При обнаружении внутренней неисправности (например, при загрязнении датчиков) и невозможности работы системы она выдаёт постоянный звук, чтобы информировать водителя об этом.
