5.2.3. Замена клапана отсечки охлаждающей жидкости и его э/м клапана

Данные клапаны склёпаны друг с другом.


 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите крышку расширительного бачка и сбросьте давление в системе. Подставьте под автомобиль ёмкость для сбора ОЖ.

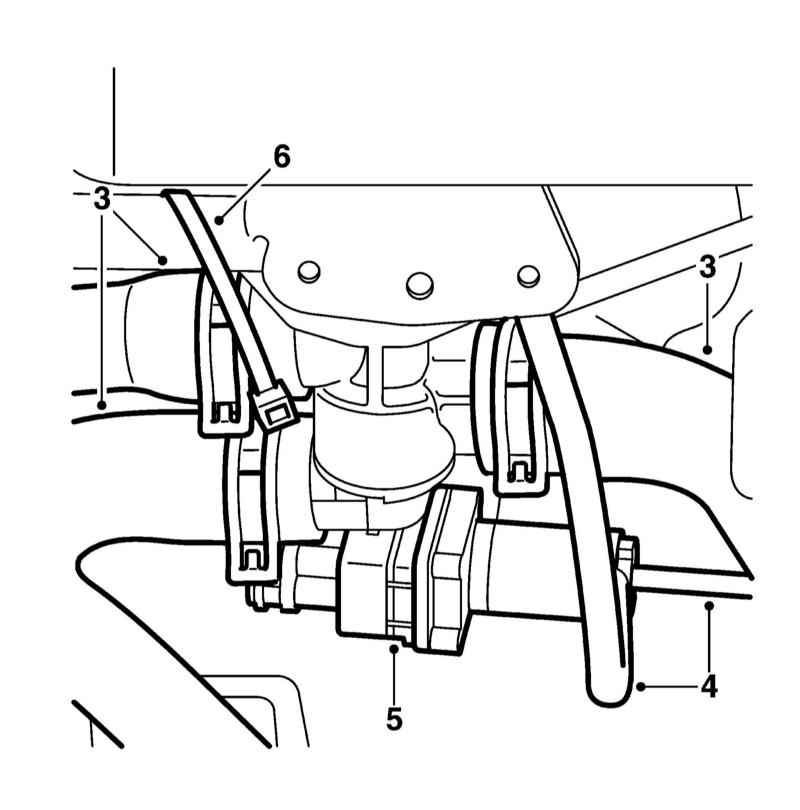

  1. Пережмите водяные шланги (3 на иллюстрации) и отсоедините от клапанов вакуумные шланги (4).

Проверьте заодно состояние шлангов.

  1. Разъедините разъём (5 на иллюстрации) э/м клапана и разрежьте кабельную стяжку (6), удерживающую вместе э/м клапан и электропроводку.

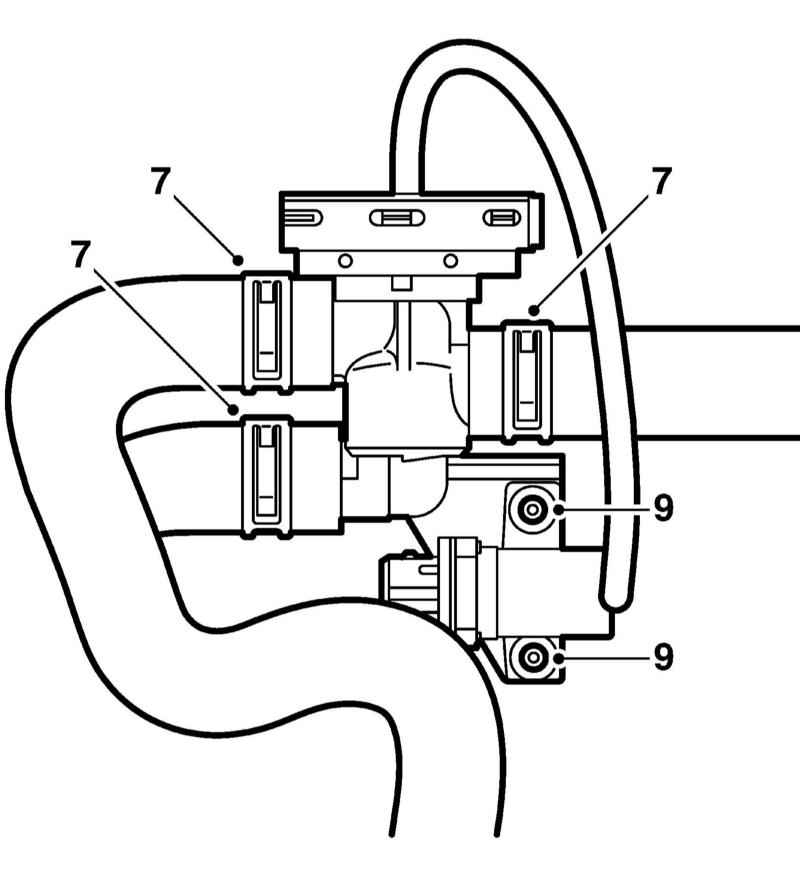

  1. Снимите хомуты (7 на иллюстрации) крепления шлангов к э/м клапану и высверлите заклёпки (9).
  1. Замените клапан отсечки или его э/м клапан.
  2. Установка производится в обратном порядке. Вместо заклёпок используйте болтовое соединение.
