6.3.13. Снятие и установка сборки топливного насоса и датчика запаса топлива

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Выполните действия, описанные в п. с 1 по 4 Раздела Снятие и установка топливного бака.

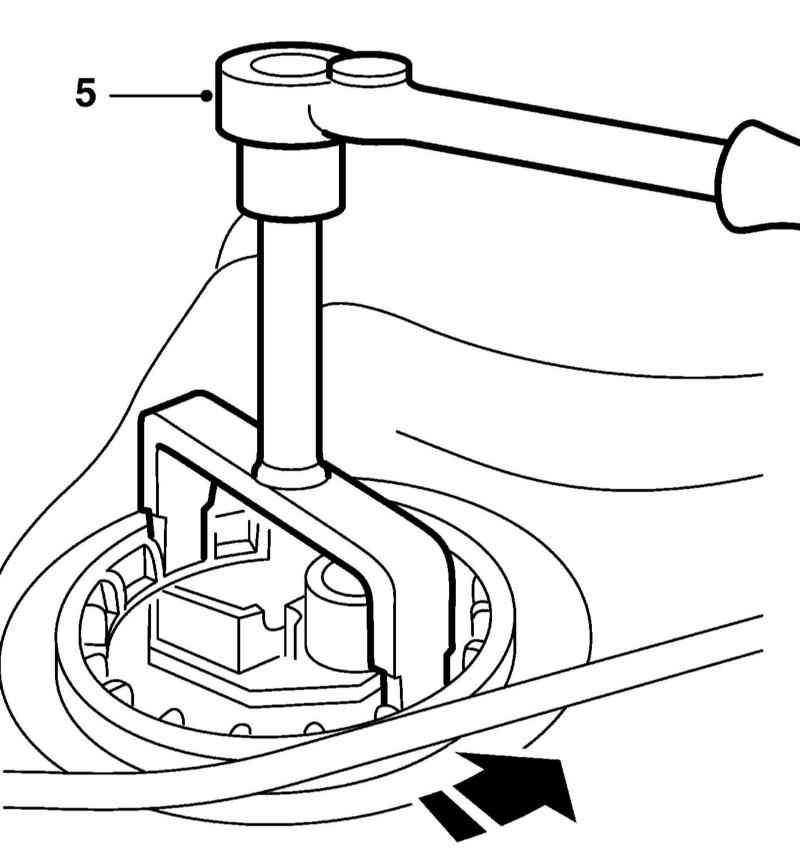

  1. При помощи специального приспособления выверните резьбовое кольцо.
  1. Приподнимите топливный насос настолько, чтобы его верхняя часть возвышалась примерно на 5 см над топливным баком, после чего поверните насос по часовой стреле на угол примерно на 80 град. и снимите насос с бака.

Приготовьтесь к вытеканию небольшого количества топлива.

  1. Проверьте соответствие параметров топливного насоса и датчика запаса топлива требованиям Спецификаций. Поплавок датчика запаса топлива должен находиться на расстоянии 0 - 3 мм от нижней плоскости топливного насоса.

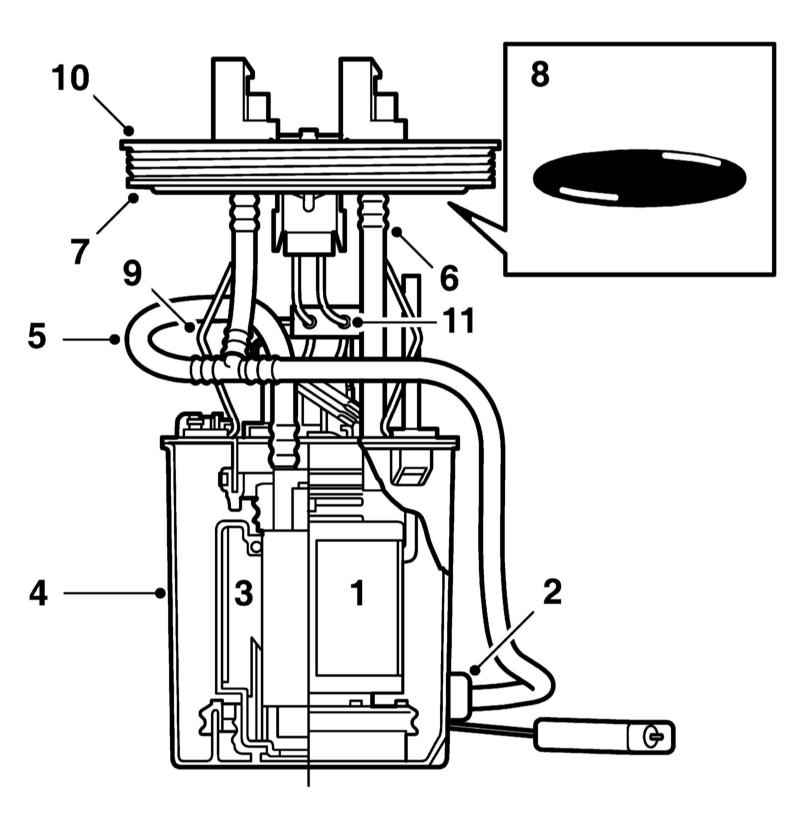

  2. При необходимости проведите ремонт сборки в соответствии с иллюстрацией.
1 — Насос
2 — Эжектор
3 — Фильтр
4 — Резервуар
5 — Подающая линия насоса
6 — Возвратная линия
7 — Крышка насоса
8 — Уплотнительное кольцо
9 — Пружинный элемент
10 — Резьбовое кольцо
11 — Фильтр радиопомех
  1. Очистите сопрягаемые поверхности и установите в паз топливного бака новое уплотнительное кольцо.
  2. Дальнейшая установка производится в обратном порядке. При необходимости замените уплотнительные кольца соединений топливных шлангов с насосом.
