6.3.2. Снятие и установка рукава воздухозаборника и корпуса воздушного фильтра

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите декоративную решётку радиатора и правую блок-фару (см. Главы Кузов и Бортовое электрооборудование).
  1. Снимите кронштейн воздухозаборника.

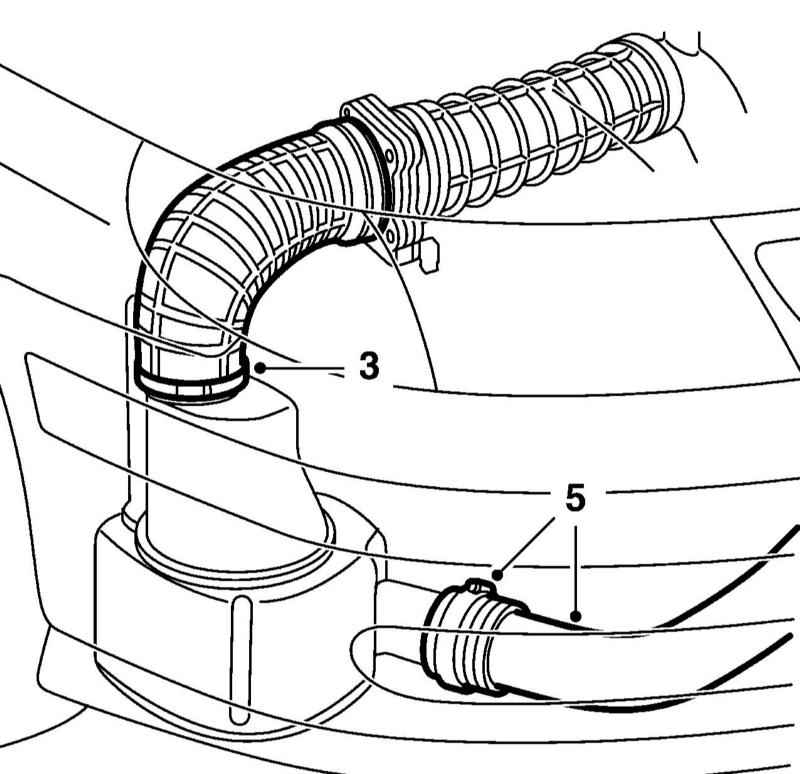

  1. Отсоедините воздуховод от воздухоочистителя (3 на сопр. иллюстрации), поддомкратьте автомобиль и отсоедините от воздухоочистителя воздухозаборник (5).

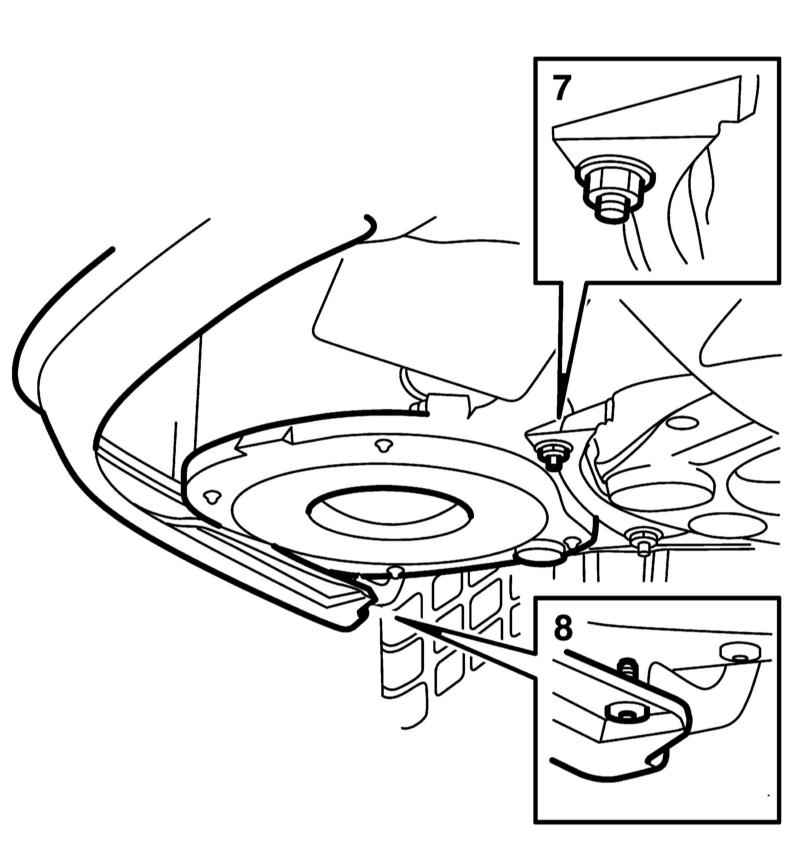

  1. Снимите нижний передний защитный кожух, ослабьте нижний крепёж (7 на иллюстрации) корпуса воздухоочистителя и опустите его.
  1. Снимите нижнюю секцию обтекателя (8 на иллюстрации) и снимите воздухозаборник, вытянув его вниз.
  2. Установка производится в порядке, обратном последовательности демонтажа компонентов.
