6.3.7. Снятие и установка перепускного клапана турбокомпрессора

ПОРЯДОК ВЫПОЛНЕНИЯ

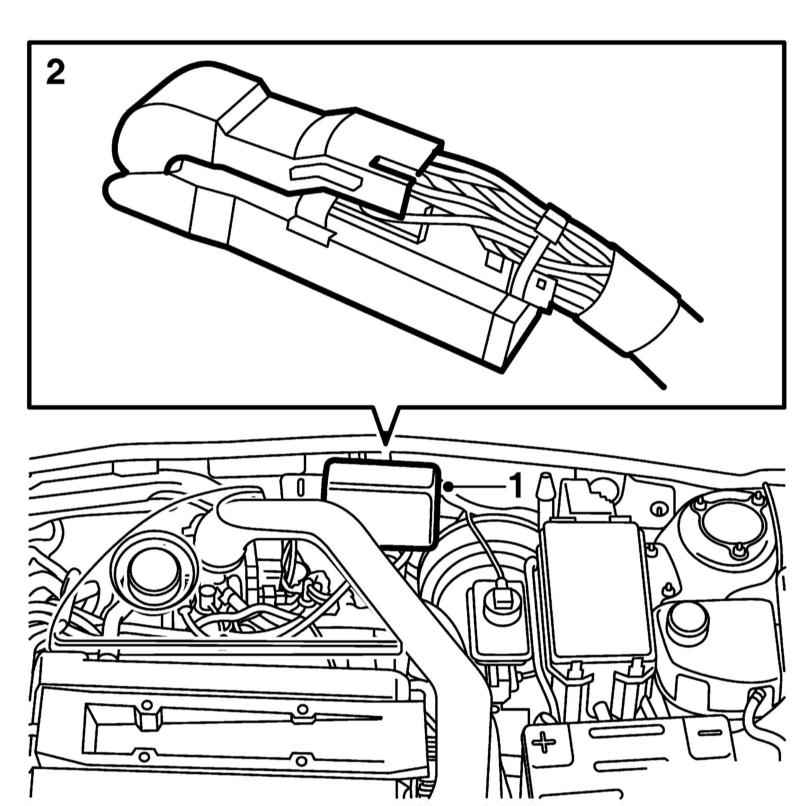

Снимите крышку и разъедините многоконтактный разъём электропроводки двигателя.

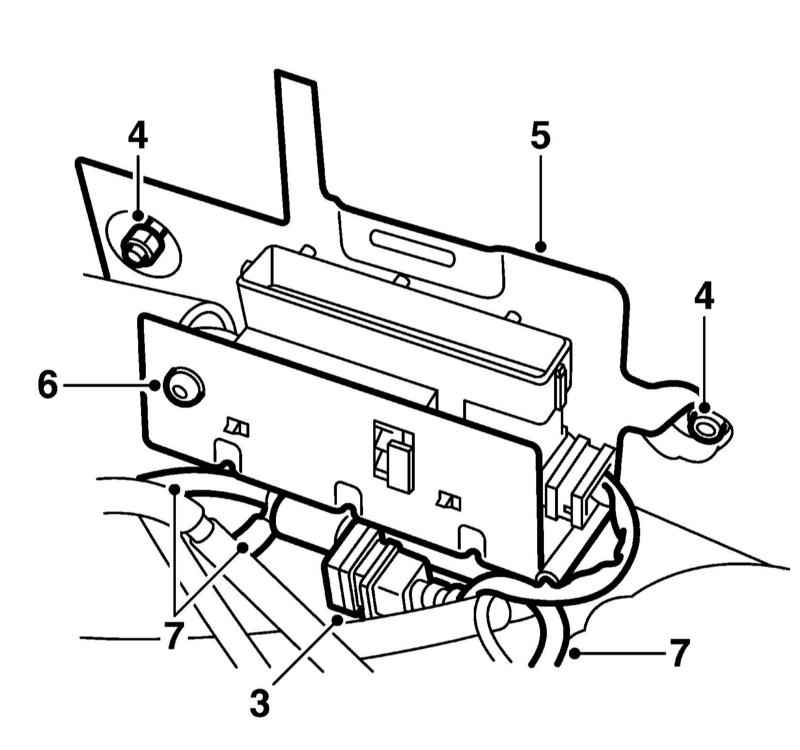

Разъедините разъём электропроводки клапана (3 на иллюстрации), отдайте обе крепёжные гайки (4) и ослабьте обтекатель ветрового стекла.

Аккуратно вытяните крепёжную пластину (5 на иллюстрации) и отцепите её от края переборки двигательного отсека. Приподнимите сборку клапана.
Разъедините нижний многоконтактный разъём (6 на иллюстрации), пометьте вакуумные шланги (7) и отсоедините их от клапана.

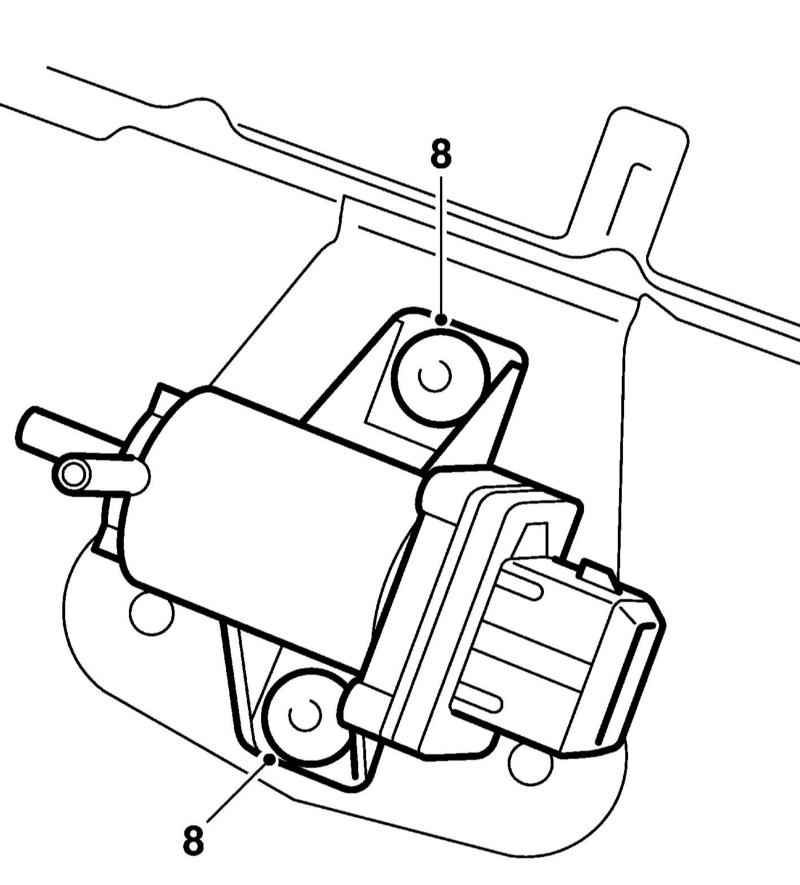

Вытяните держатель и высверлите заклёпки крепления перепускного клапана.

Установка производится в обратном порядке. Не перепутайте вакуумные шланги.

Двигатель V6

ПОРЯДОК ВЫПОЛНЕНИЯ

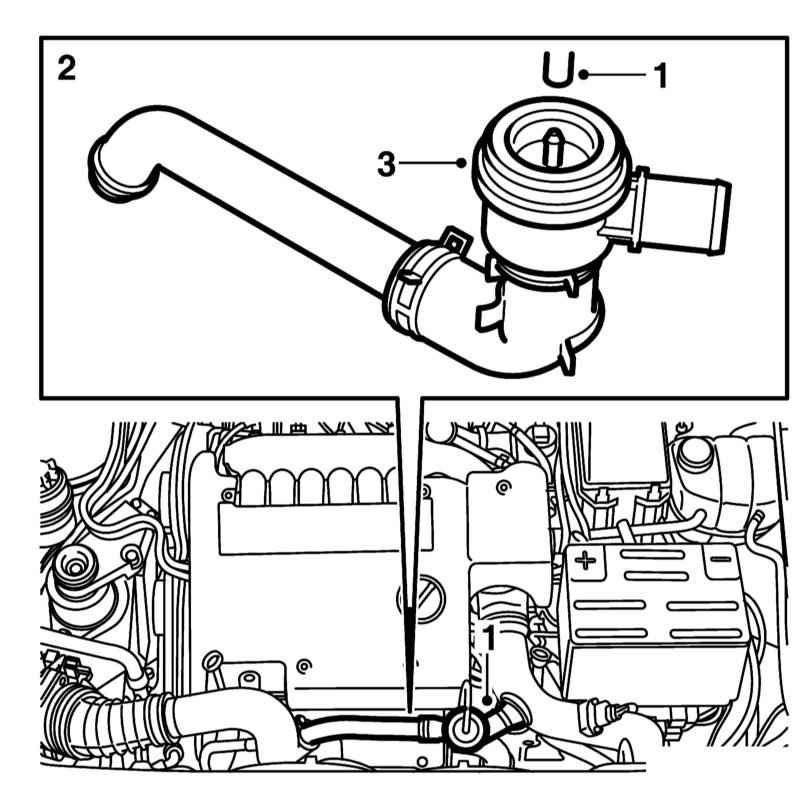

Ослабьте хомут крепления подающей трубки турбокомпрессора и снимите вакуумный шланг с перепускного клапана.

Снимите перепускную трубку вместе с клапаном, а затем отделите от неё клапан.
Установка производится в обратном порядке
