6.3.9. Снятие и установка интеркулера

ПОРЯДОК ВЫПОЛНЕНИЯ

Снимите радиатор (см. Главу Системы охлаждения двигателя, отопления, вентиляции и кондиционирования воздуха) и поддомкратьте автомобиль.

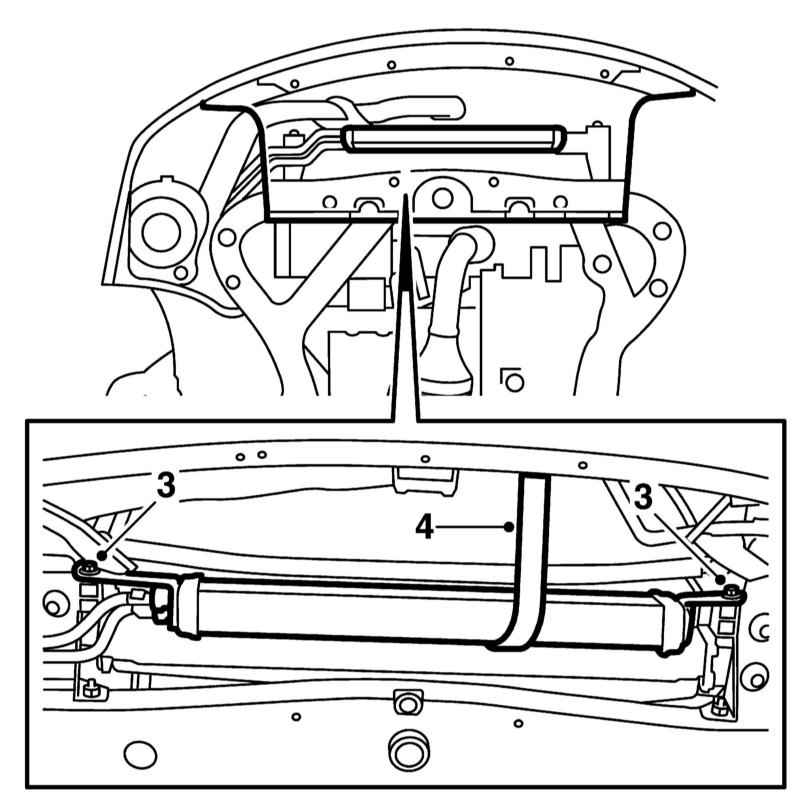

Снимите с маслоохладителя кронштейн интеркулера (3 на иллюстрации) и подвесьте маслоохладитель на жгуте (4).

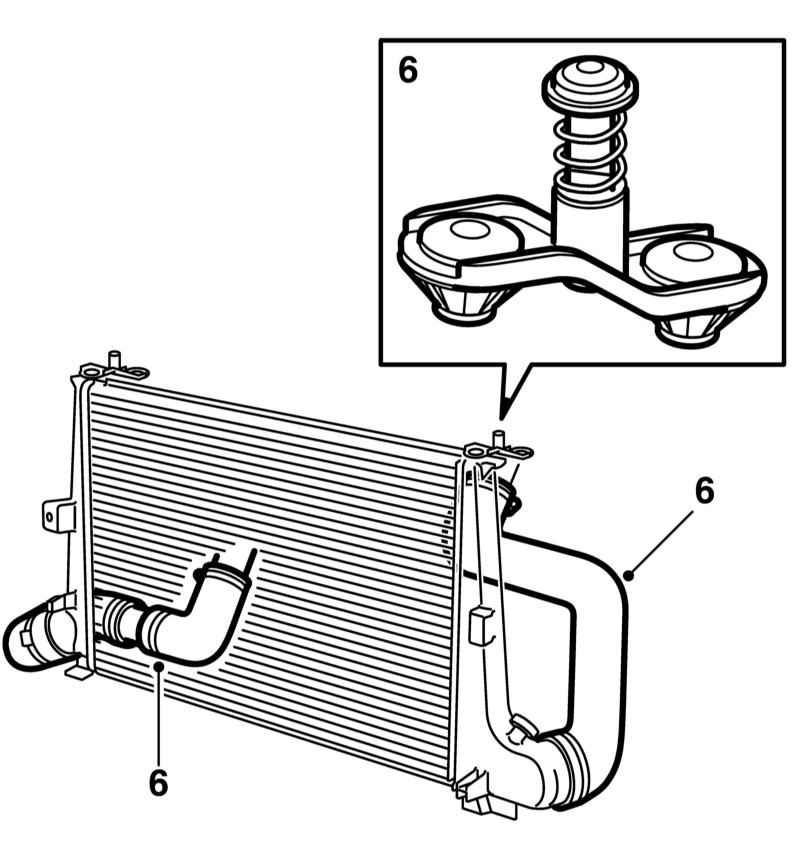

Отсоедините от интеркулера впускной и выпускной шланги, снимите опоры интеркулера.

Снимите декоративную решётку радиатора, фары и указатели поворотов.
Подвесьте конденсатор К/В на жгуте и снимите с конденсатора кронштейн интеркулера.
Вытяните интеркулер из двигательного отсека.
Установка производится в обратном порядке.
