8.3. Снятие и установка кожуха рычага переключения передач

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите центральную консоль (см. Главу Кузов).

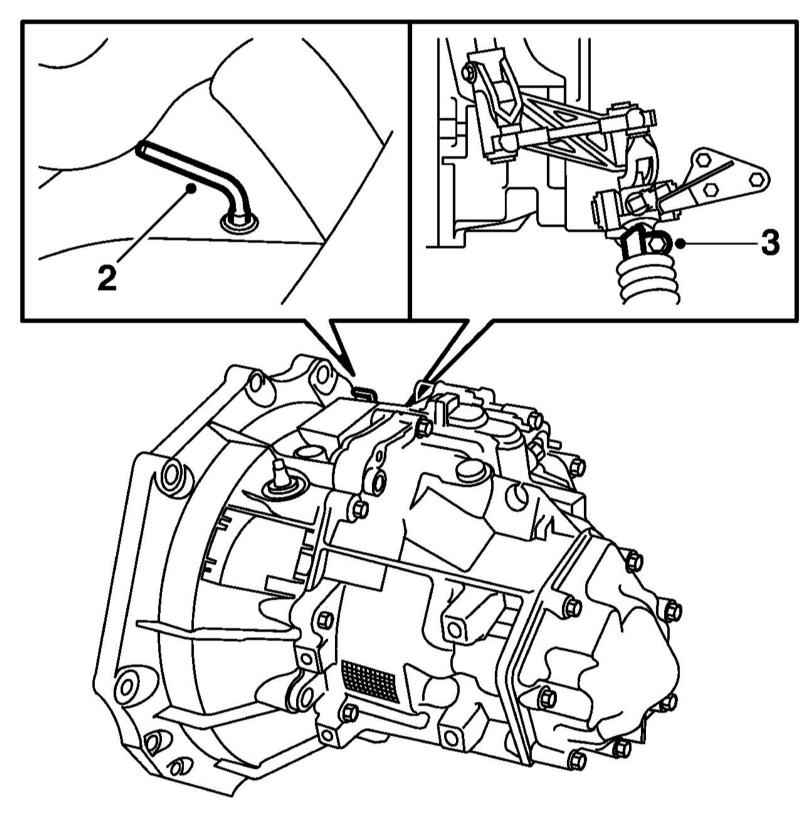

  1. Включите 4-ю передачу и зафиксируйте РКПП в этом положении при помощи специального приспособления (2) или отвёртки диаметром 4 мм.

Стопорный стержень не должен провалиться в отверстие. Отдайте болт шарнира (3).

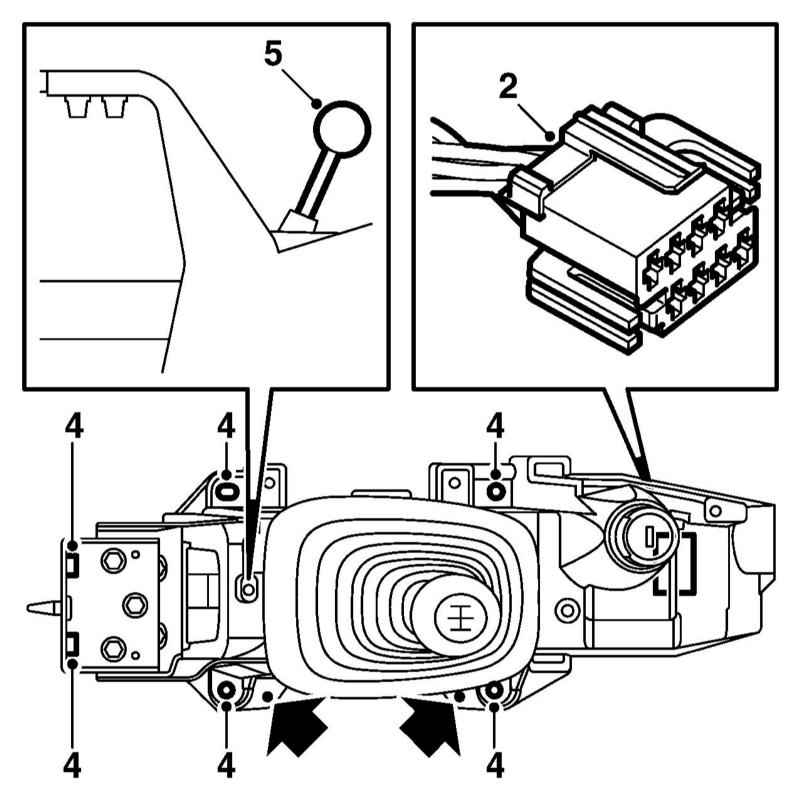

  1. Выверните болты (4) крепления кожуха рычага переключения передач и разъедините разъём (2) электропроводки замка зажигания.
  1. Снимите кожух.

Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Установите кожух на место, состыкуйте разъём электропроводки замка зажигания и заправьте электропроводку внутрь кожуха.
  2. Установите воздуховод системы вентиляции и затяните болты крепления кожуха, обратив внимание на его 2 направляющих штифта (стрелки).
  3. Включите 4-ю передачу и вставьте фиксатор (5) в отверстие в кожухе.
  4. Затяните болт шарнира, извлеките из РКПП и кожуха удерживающие приспособления и закройте отверстие на РКПП пластиковой пробкой.
  5. Удостоверьтесь в исправности включения каждой передачи, а также в том, что ключ зажигания можно извлечь из замка при выбранной передаче заднего хода.
  6. Установите центральную консоль.
