8.4. Регулировка, снятие и установка привода переключения передач и замка зажигания

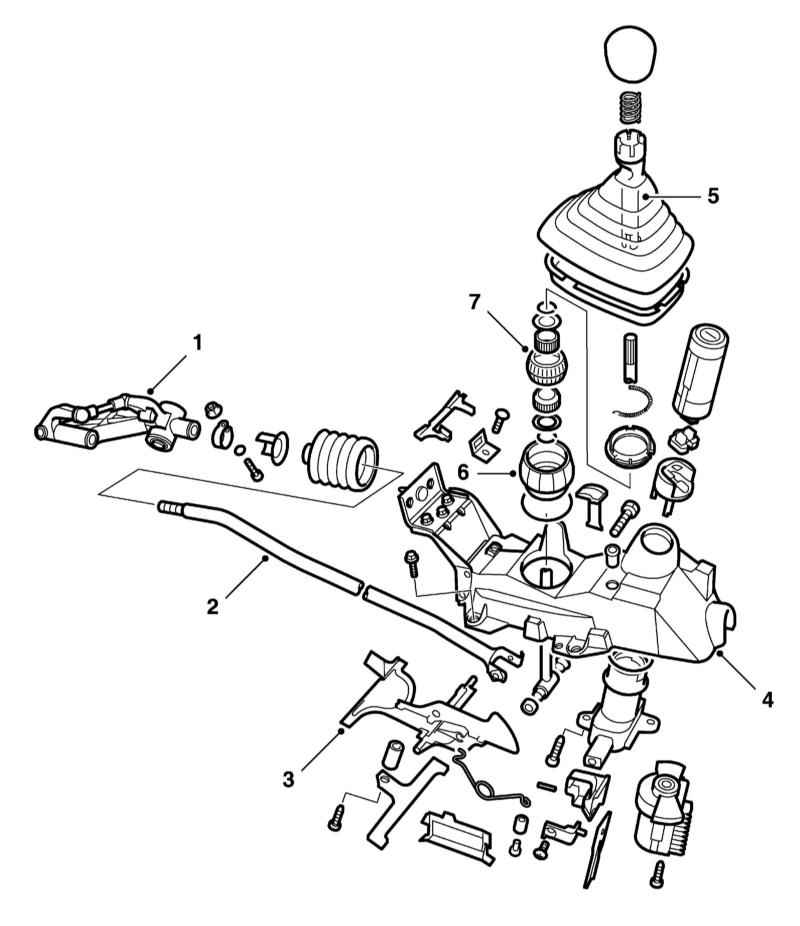

Компоненты привода переключения передач
Снятие
|
|
- Снимите кожух рычага переключения передач (см. Раздел
Снятие и установка кожуха рычага переключения передач).
- Снимите держатель (2) стопорной пластины (4) и удерживающую её пружину (3).
- При помощи отвёртки отпустите фиксатор (4) и вытяните стопорную пластину вместе с её пластиковым кронштейном. Снимите ограничитель отклонения (5). При необходимости снимите замок зажигания, вывернув винты его крепления.
- Установите рычаг переключения передач в положение передачи заднего хода и выверните болт его крепления к штоку переключения передач. При необходимости замените втулки рычага.
- Снимите рычаг переключения передач и обойму, аккуратно сжав отвёрткой три фиксатора на обойме.
|
|
Установка
|
|
- Установите обойму и рычаг в кожух, следя за тем, чтобы уплотнительное кольцо находилось между обоймой и кожухом.
- Закрепите рычаг на штоке и установите ограничитель отклонения.
- Установите стопорную пластину и удостоверьтесь, что 2 её подшипника находятся на месте.
- Защёлкните фиксаторы стопорной пластины, установите её кронштейн и пружину.
|

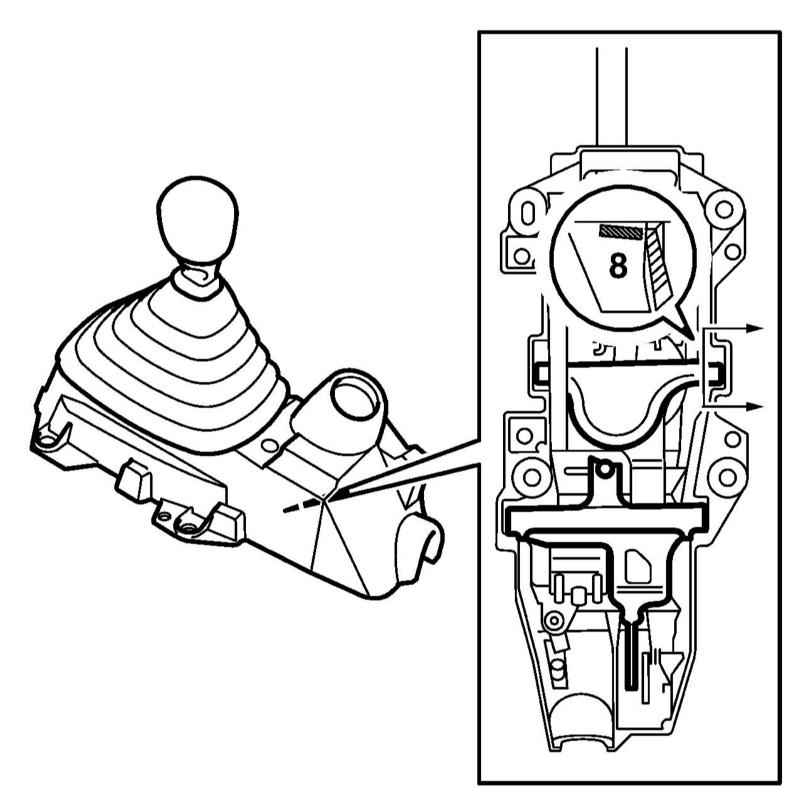

- Отрегулируйте положение стопорной пружины при помощи винта на её держателе, который должен быть на уровне с выступом на кожухе.
|
|
При регулировке ограничитель наклона не должен соприкасаться со стопорной пластиной.
|
- Установите кожух рычага переключения передач.
|
|
Регулировка
|
|
- Проверьте исправность включения всех передач.
- При необходимости отрегулируйте механизм привода переключения передач.
|
|
|
